Shandong Time Machinery Technology Co., Ltd.
"Línea de produção de solda de treliças de rebar PC (SGHJ-IV) "
Informações sobre o equipamento
Representante legal: Cui Hao
Telefone: 13395378282
Endereço: Zona de Desenvolvimento Económico, cidade de Jining, província de Shandong.
Site: www.sdsgzn.com
Lista de conteúdos
Eu...Introdução ao Projeto PC Composite Slab 3
1. Visão geral do projecto3
2.Introdução ao processo de produção4
3Produto acabado (truss de ângulo reto)5
II. A ComissãoDesempenho do equipamento e parâmetros técnicos 6
1. Parâmetros técnicos da linha de produção de trusses de revestimento6
1.1 Visão geral do equipamento6
1.2 Composição do equipamento da linha de produção de treliças de revestimento6
1.3 Parâmetros técnicos do equipamento:7
1.4 Características do equipamento8
1.5 Configuração do equipamento e marcas dos componentes10
2Máquina de refrigeração11
2.1 Especificações técnicas da unidade de arrefecimento de caixa arrefecida a ar:11
3Compressor de ar12
1Parâmetros técnicos da máquina a parafuso arrefecida a ar13
Eu...Introdução ao projeto PC Composite Slab
1Introdução ao Projeto PC Composite Slab
1. Visão geral do projecto
A laje de piso composto é uma forma estrutural que combina betão pré-fabricado e fundido no local.A chapa fina pré-exposta (5-8 cm de espessura) é integrada com a camada superior de concreto fundido no local para formar uma estrutura unificada e trabalhar em conjuntoO reforço principal pré-enforçado da chapa fina serve como reforço principal da laje do piso composto,enquanto a camada superior fundida no local requer apenas reforço de momento negativo e reforço estruturalA chapa fina pré-enforçada também serve como moldura inferior para a camada de concreto fundido no local, eliminando a necessidade de suporte de moldura adicional.A superfície inferior da placa fina é lisa e uniforme, e após o tratamento conjunto, não é necessário enlucir o teto. Estas lajes de piso compostos têm as vantagens de integridade geral, alta rigidez, boa resistência a rachaduras,Nenhum aumento do consumo de açoAlém disso, a ausência de suporte de estofamento para a laje de piso fundida permite a instalação precoce de grandes paredes divisórias pré-fabricadas de concreto,reduzindo assim o período de construção global.
Área de aplicação e classificação
Estas lajes de piso são adequados para edifícios com faixas de até 8 metros, incluindo hotéis, edifícios de escritórios, escolas, edifícios residenciais, hospitais, armazéns, estacionamentos,e instalações industriais de vários andaresDependendo da estrutura da superfície composta, as placas finas pré-expressas podem ser categorizadas em três tipos:Não é necessário reforço por cisalhamento2 Para superfícies compostas que suportam uma elevada tensão de cisalhamento, além de exigir uma superfície áspera, a superfície de concreto deve ser de forma a não causar qualquer dano.deve ser adicionado reforço de cisalhamentoO diâmetro e o espaçamento do reforço são determinados através de cálculos, e as formas do reforço incluem forma de onda, hélice e malha soltada com seções transversais triangulares dobradas.3 Para placas finas pré-fabricadas, é adicionada uma armadilha de aço à superfície superior para aumentar a rigidez durante a construção e reduzir a necessidade de suportes sob as placas finas.
2Introdução ao processo de produção
3Produto acabado (Ângulo reto)
II. A ComissãoDesempenho do equipamento e parâmetros técnicos
1.Parâmetros técnicos da linha de produção de trusses de rebarbas

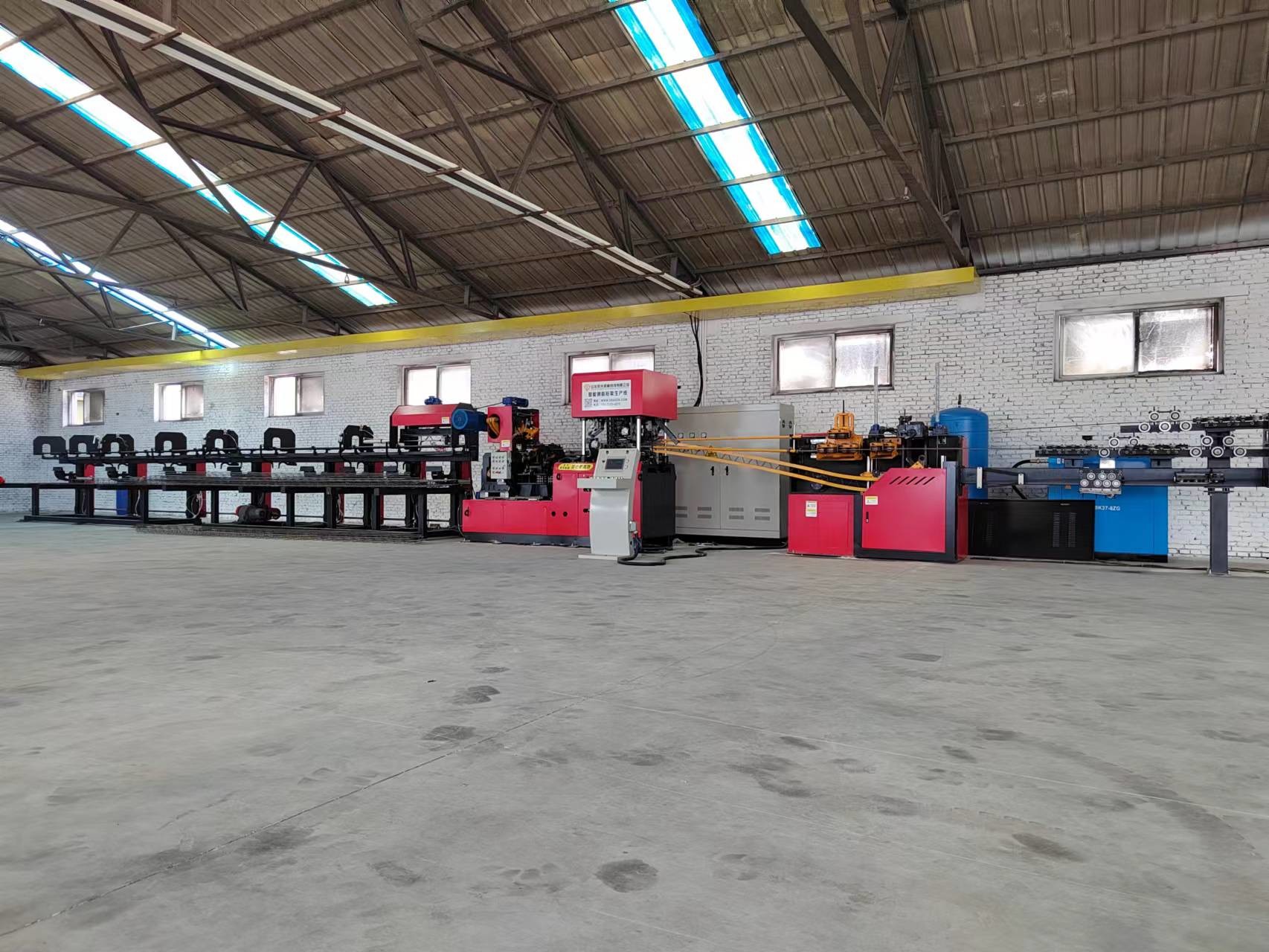

1.1 Visão geral do equipamento
A linha de produção de armadilhas de barras é uma linha de produção totalmente automatizada que integra a colocação de arame de bobina de barras, endireitação, dobra lateral de aço, moldagem por soldagem, corte automático,e recolha de produtos acabadosPode produzir grades de madeira de revestimento para placas de piso, bem como grades de madeira de revestimento pré-fabricados para edifícios,Amplamente utilizado na construção de edifícios (placas de piso pré-fabricadas) e na construção de ferrovias de alta velocidade (traveiras de blocos duplos), entre outros domínios.
1.2 Equipamento Composição da linha de produção de treliças de revestimento:
| - Não, não. | Componentes do equipamento | Quantidade | Características técnicas |
| 1 | Capa de fixação de arame elétrico de reboque | Um conjunto | Cadeia de fixação vertical de fios |
|
2 |
Mecanismo de endireitação e alimentação | Um conjunto | Adota endireitação de rodas múltiplas com excelente efeito de endireitação sem danificar as costelas da barra de reforço; alimentação de fio de duplo acionamento com três motores de desaceleração. |
|
3 |
Mecanismo de armazenamento de material | Um conjunto | Equipado com um novo tipo de rack de armazenamento aberto que utiliza armazenamento de amortecimento, permitindo a produção contínua e evitando efetivamente o acúmulo de barras de reforço. |
|
4 |
Mecanismo de endereçamento do terminal | Um conjunto | O endireitamento terminal de segunda fase é efectuado nos elementos principais de reforço e diagonais antes da solda e da formação, utilizando um método de endireitamento a cinco rolos.Assegurar a rectitude dos produtos de treliça. |
6
1.3 Parâmetros técnicos do equipamento:
| Braço de balanço | Unidade | Quantidade | Notas |
| Capacidade de carga do rack de fixação de fios | Quilos | 2000 | A altura da corda superior não deve exceder 2 metros e a altura da corda lateral não deve exceder 1,3 metros. |
| Número de estantes para a colocação de fios | Unidades | 5 | |
| Potência do motor de formação lateral de aço | kW | 7.5 | |
| Potência do transformador de solda | kW | 160x2 |
Função intermitente
|
7
| Potência do motor de cisalhamento | kW | 11+11 | Função intermitente |
| Recolha e elevação da potência do motor do rack | kW | 2.2 | Função intermitente |
| Pitch de curvatura de cordas laterais | mm | 200 | 190-210 passo ajustável automaticamente |
| Altura do acorde | mm | 70 a 270 | Altura igual ou superior a 250 cm, sem cordão de ângulo inferior |
| Largura do acorde | mm | 70 a 90 | Largura grande |
| Diâmetro das barras de acordes superiores e inferiores | mm | 6 a 12 | |
| Diâmetro das cordas laterais | mm | 4 a 7 | |
| Comprimento do acorde | m | 0.2 ~ 14 |
Altura ajustável automática
|
| Direcção do acorde | mm | ± 5 | |
| Erro de altura do acorde | mm | ± 2 | |
| Erro de comprimento do acorde | mm/m | ± 5 |
Erro máximo não superior a ± 15 mm
|
| Altura das barras de acordes superiores e inferiores expostas | mm | ≤ 5 | |
| Velocidade da linha de produção | m | 12 a 15 | A velocidade de produção estável real é determinada pelas especificações do acorde. |
| Pressão do ar | MPa | ≥ 0,7 | O gás utilizado deve ser limpo, filtrado e seco. |
| Consumo de ar | m3/min | 3/4.5 | |
| Comprimento da linha de produção ( comprimento * largura * altura) | mm | O comprimento da linha de produção pode ser ajustado adequadamente para 45000*3000*3500. | |
| Produção total | T | ≤ 18 (excluindo acessórios e caixas de controlo externas) | |
|
Nota: A configuração padrão inclui o mecanismo de dobra de ângulo inferior.
|
|||
1.4 Características do equipamento
1.Fabrico a partir de fibras sintéticas estrutura de colocação
Existem cinco conjuntos de suportes de pagamento de barras, usando o método de pagamento rotativo, com uma carga máxima de 2 toneladas.
Cada suporte de retorno é equipado com um dispositivo de travagem a ar independente.
Cada suporte de compensação tem um mecanismo de pré-endireitamento independente para remover a escama de óxido na superfície das barras de aço.

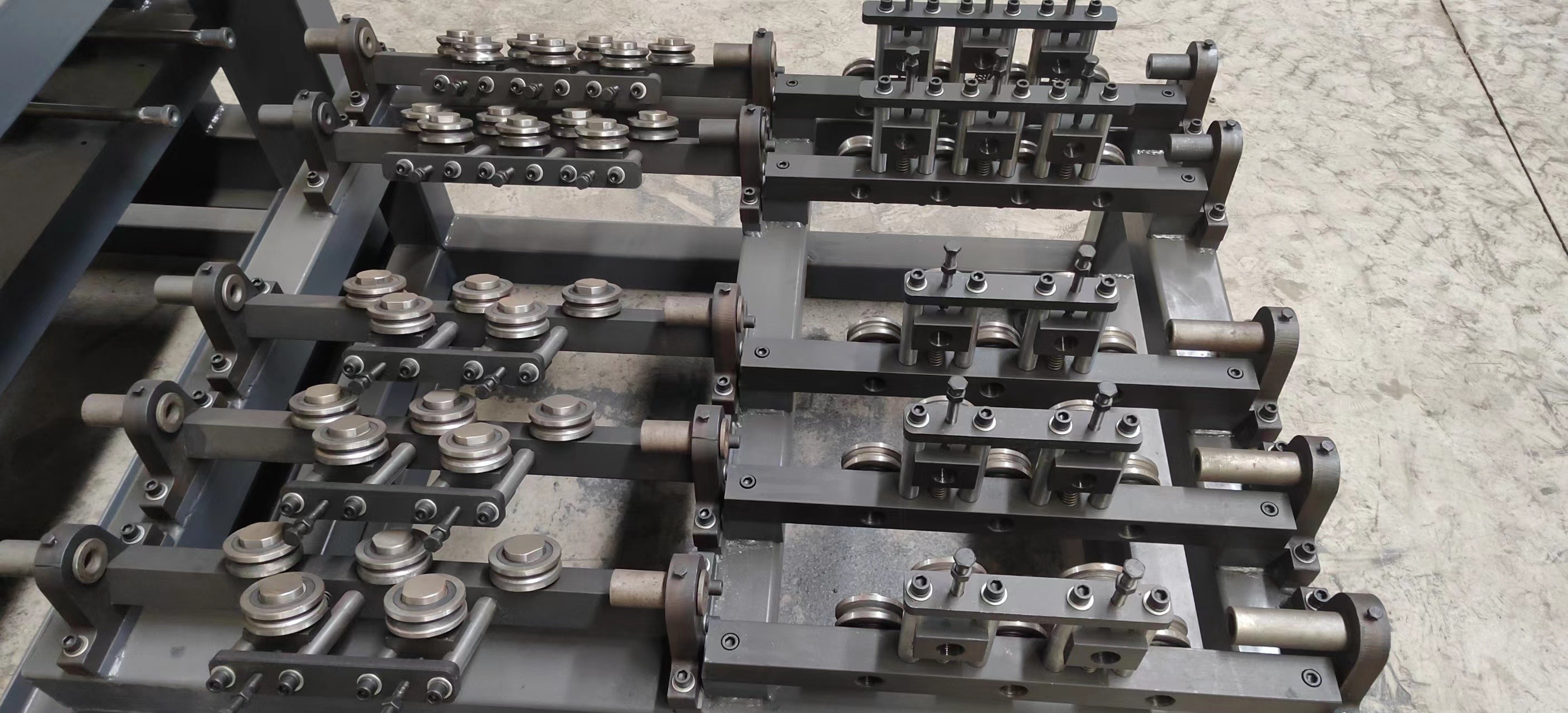

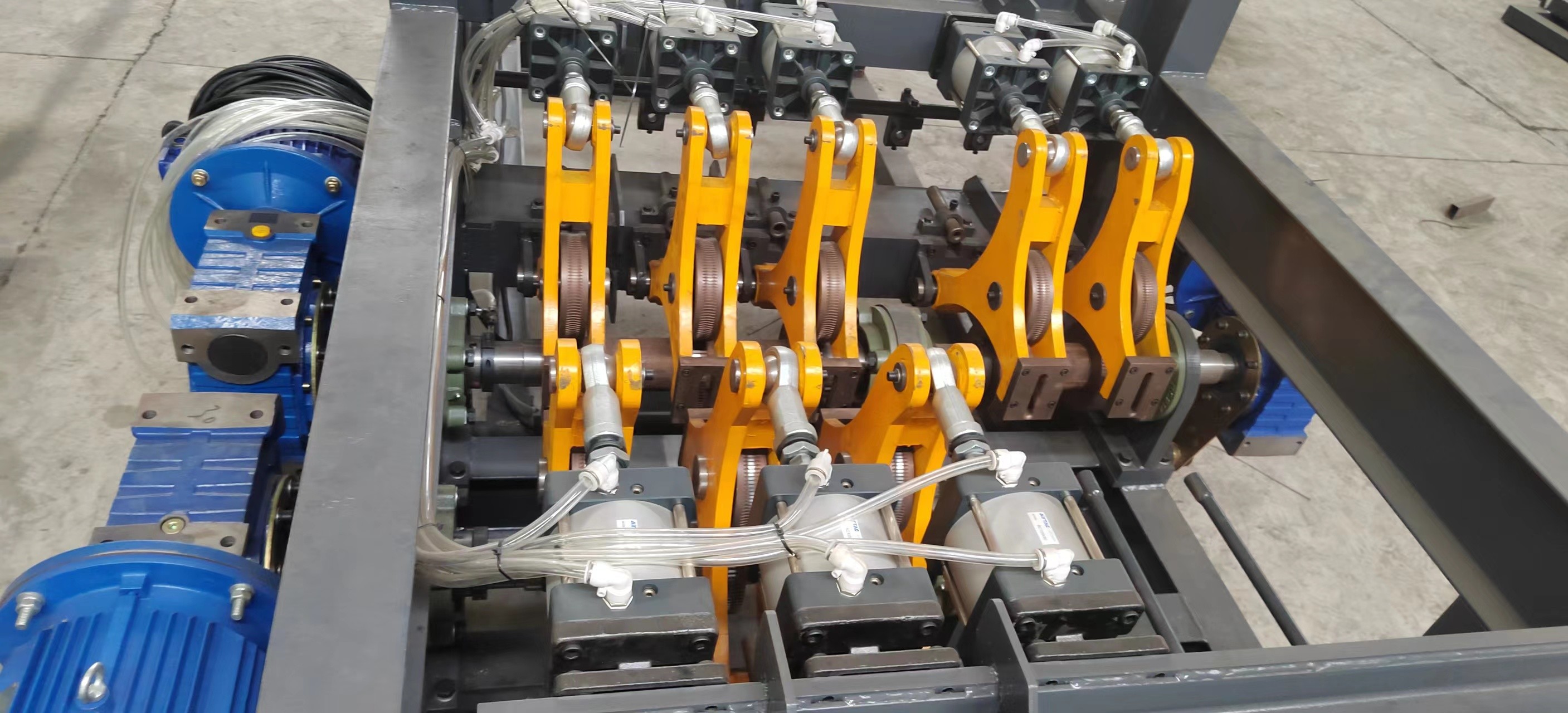

2Mecanismo de endireitamento e alimentação
Utiliza um endireitamento de várias rodas com bom efeito de endireitamento, sem danificar as costelas das barras de aço.
Cada mecanismo de alimentação pode ser controlado de forma independente.
3Mecanismo de armazenamento de barras de aço
Adota um novo tipo de rack de armazenamento aberto para amortecimento e armazenamento, que é conveniente para produção contínua e evita efetivamente que as barras de aço se enredem.
4Mecanismo de regularização de terminais
O endireitamento de terminais secundários é realizado na barra principal e nas barras de teia antes da soldagem e do moldagem.
Este mecanismo desempenha um papel fundamental no ajuste da rectitude dos produtos da armadilha.

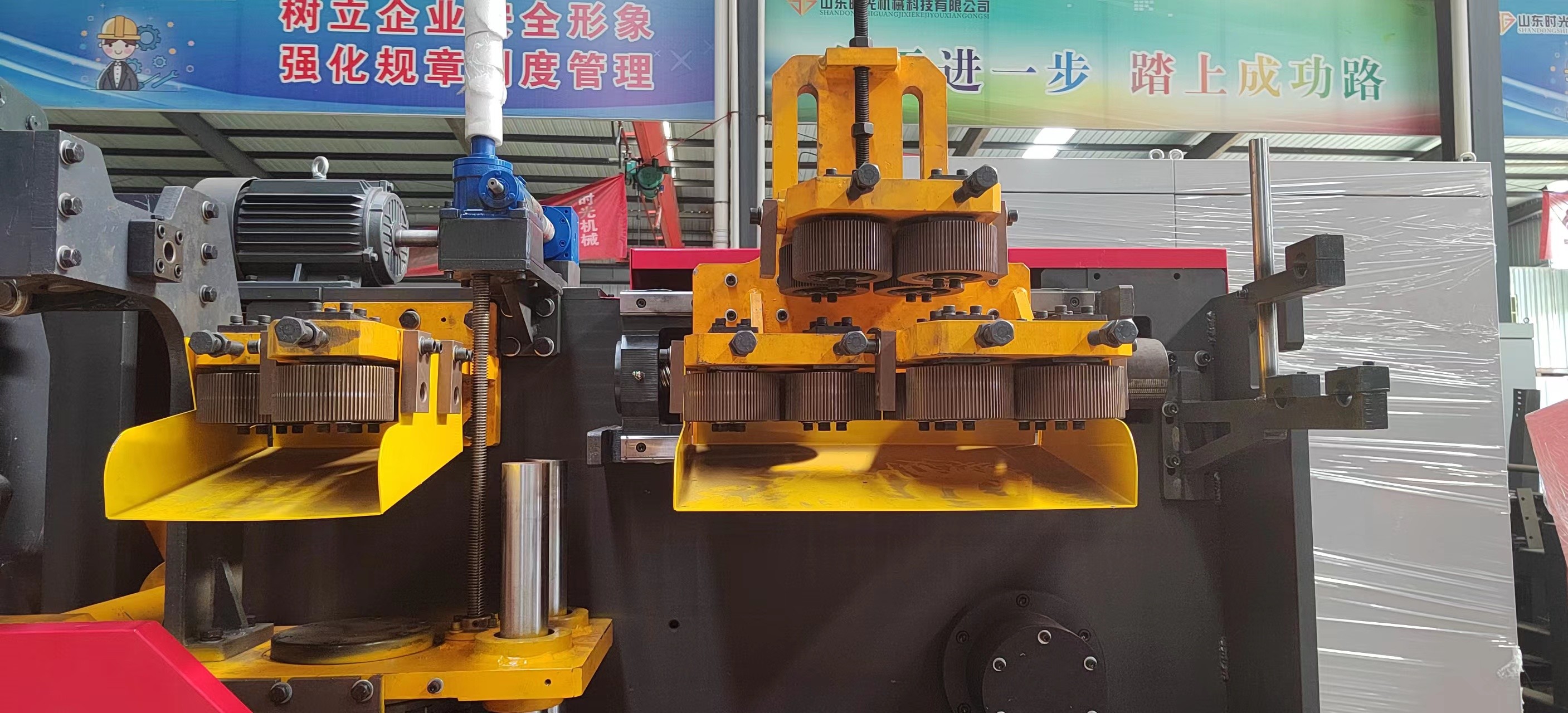

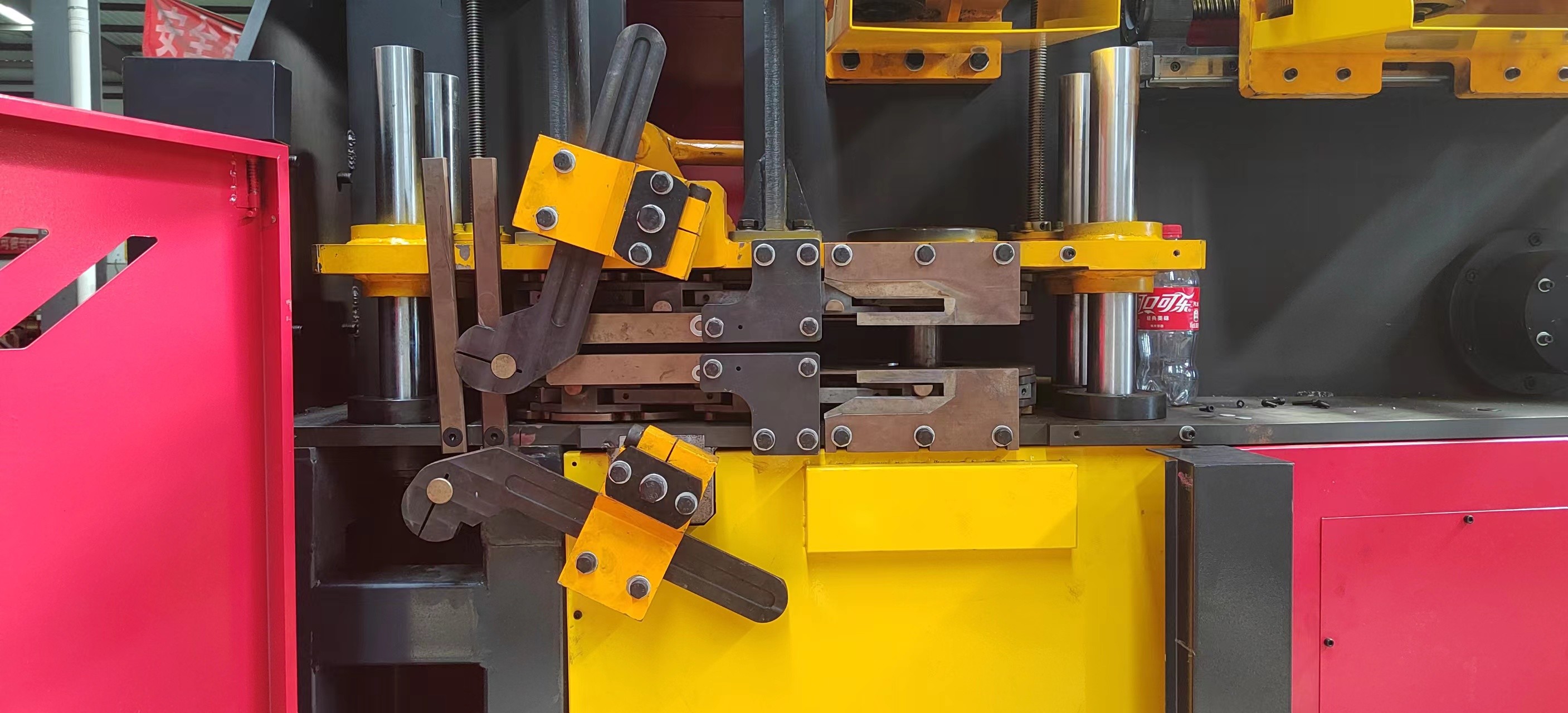

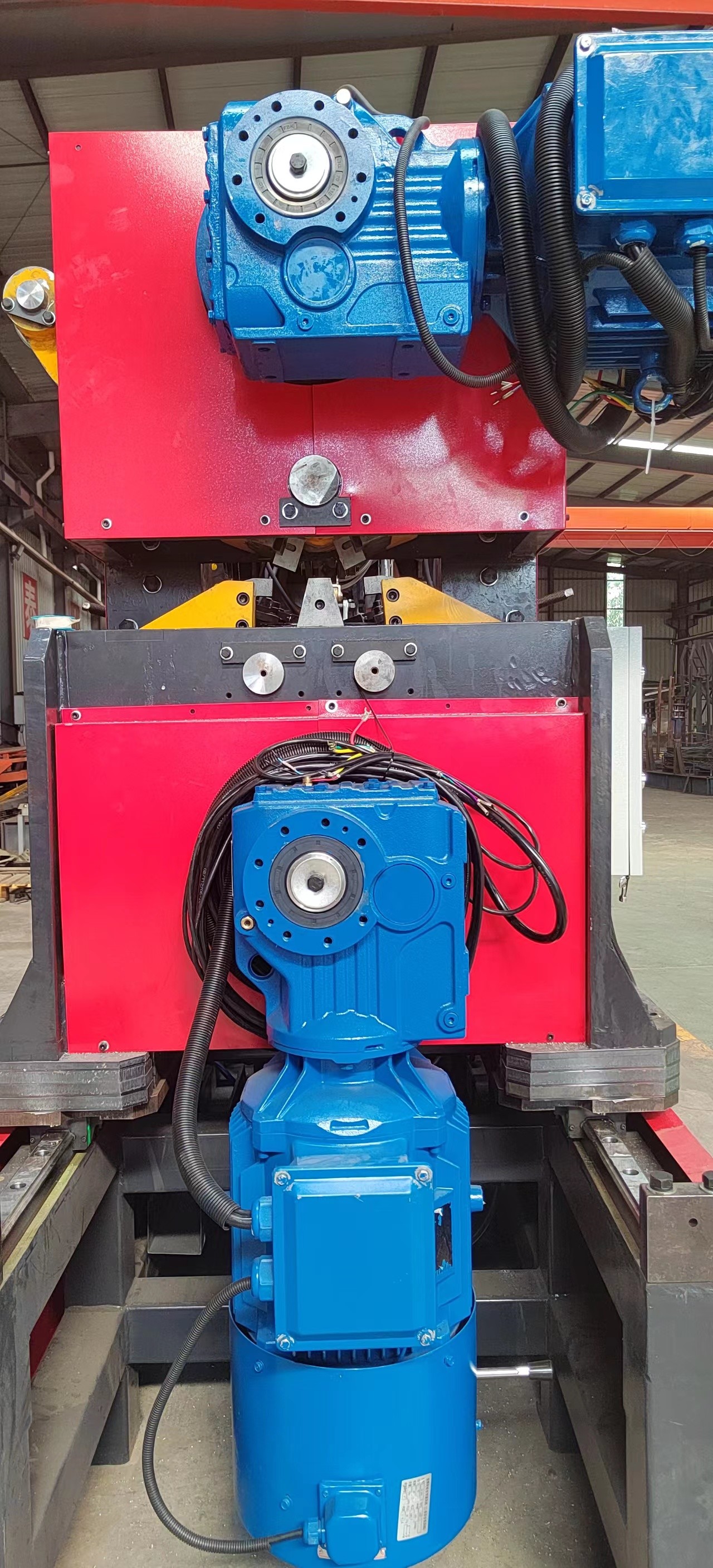

5. Web Bar Mecanismo de Pressão e Alimentação
A flexão do braço de balanço é usada para dobrar as barras de aço, movidas por um servomotor, com boa sincronização e alta estabilidade.A flexão da barra de aço é contínua (o mecanismo de flexão funciona em um movimento circular e de balanço para cima e para baixoOs moldes de formação de barras de aço têm superfícies cilíndricas para evitar arranhões na superfície das barras de aço.,Com a coordenação do mecanismo de dobra,A combinação perfeita dos dois servomotores pode realizar a função de mudar o passo da armadilha sem parar, melhorando consideravelmente a eficiência da produção.

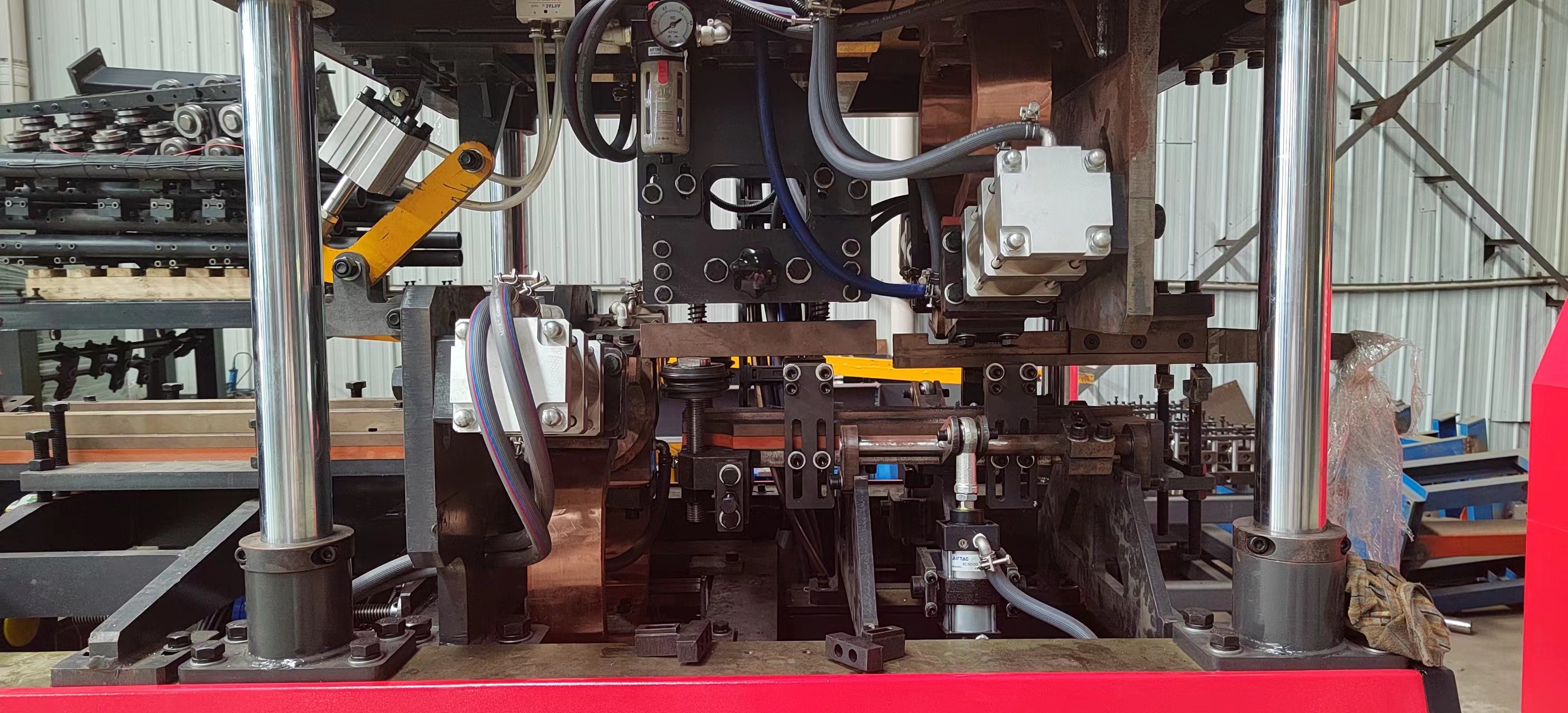

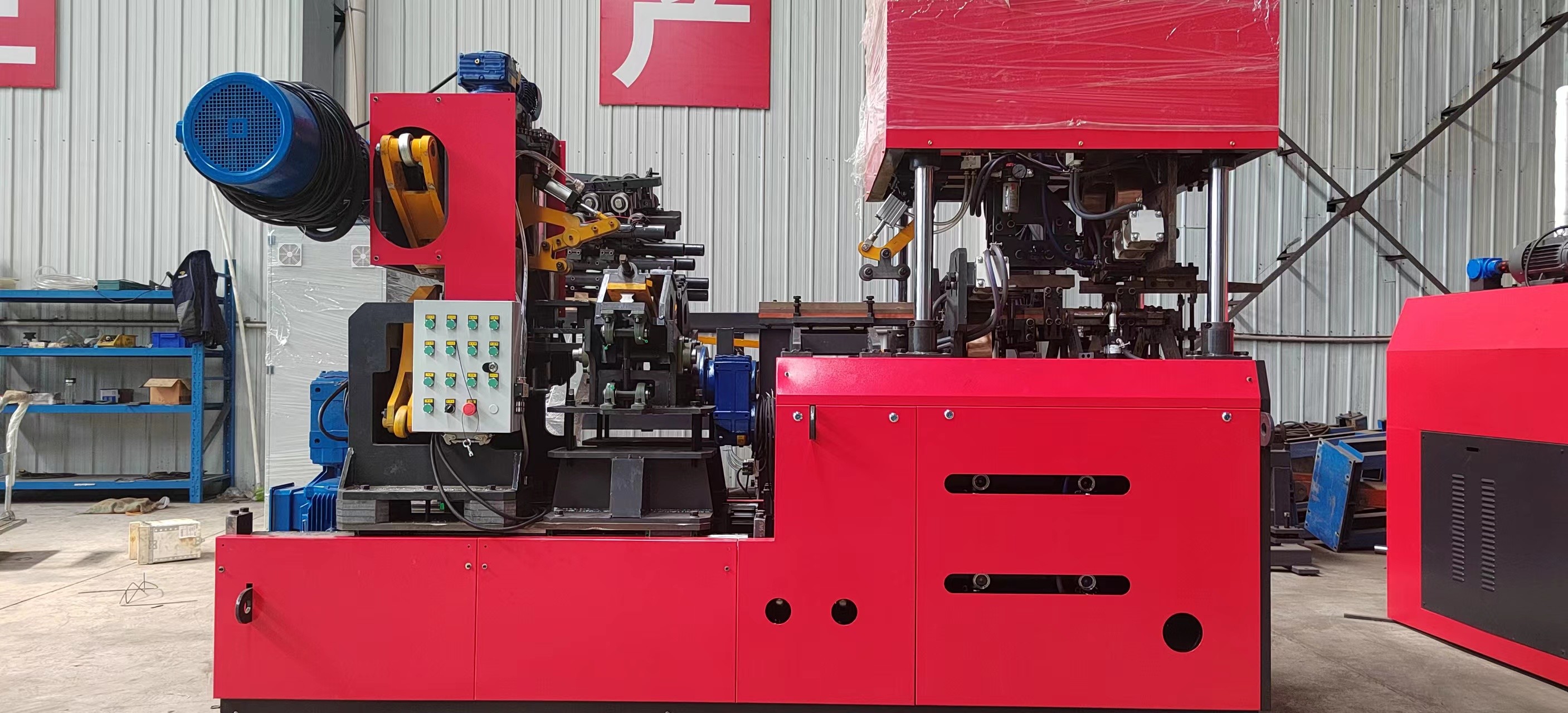

6. Parte de solda
Duas soldadoras, uma na parte superior e outra na parte inferior, com dois transformadores no total.
Os cilindros de soldagem têm um curso pequeno, grande força, velocidade de soldagem rápida e alta qualidade.
Os cilindros de soldagem utilizam marcas de alta qualidade e são comprimidos a ar.
Os eletrodos de solda são feitos de cobre de liga cromo-circônio.
Equipado com um mecanismo de posicionamento para assegurar a forma e o tamanho da solda.
O método de soldagem por ponto de dois pontos de resistência reduz a potência de instalação em 60% em comparação com os pares, e os parâmetros de soldagem de cada ponto de soldagem podem ser definidos de forma independente.
A cabeça de elétrodo de quatro vias pode ser reutilizada quatro vezes, reduzindo o custo em três vezes.

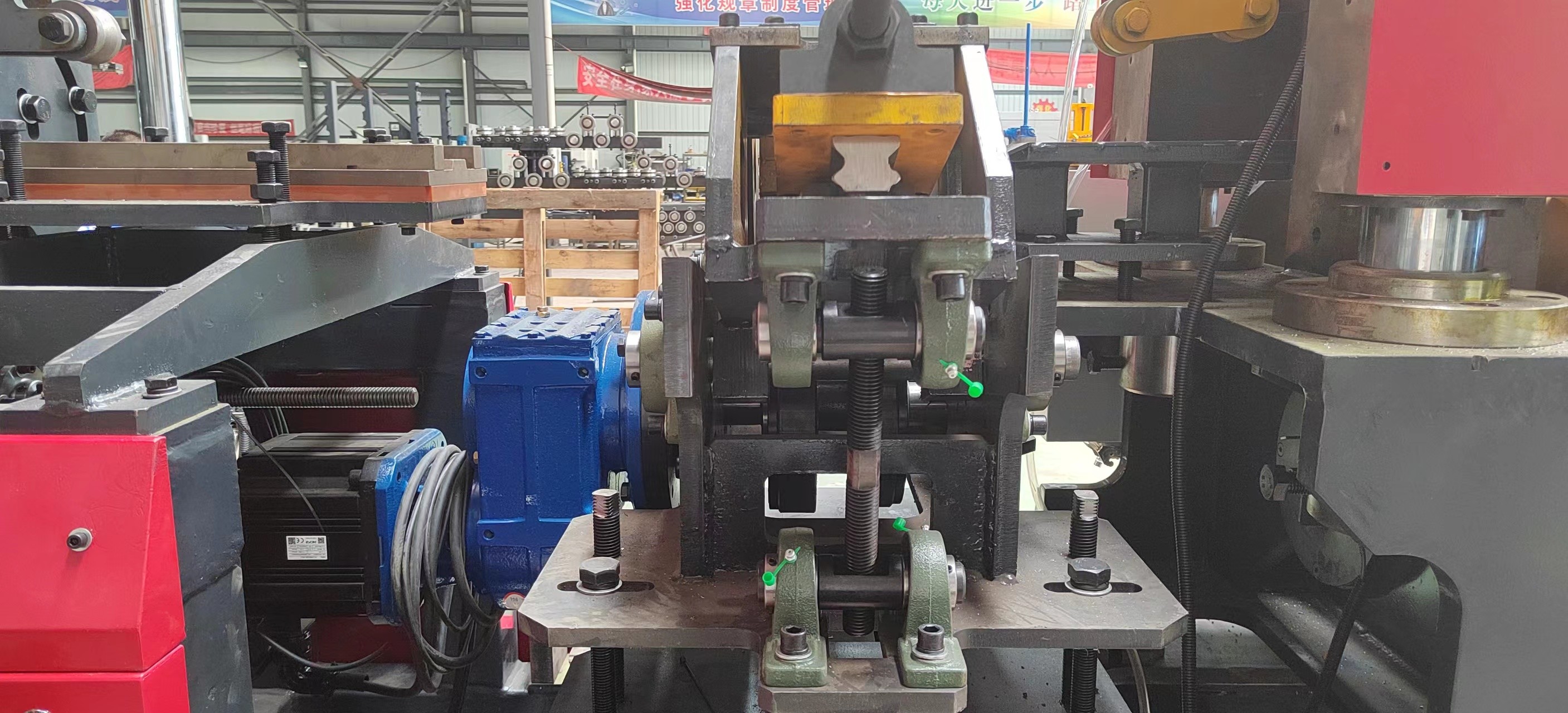

7Mecanismo de corte
O modo de corte de "tintas" é adotado para resolver eficazmente o problema da soldagem aberta causada pelo processo de corte e evitar a deformação e a distorção da armadura durante o corte.
Velocidade de corte rápida, sem necessidade de parar a soldagem.
Para o corte de alta resistência nas juntas de soldagem de reforço principal e lateral, é utilizado o mais recente aço de alta resistência e moldes resistentes da China.
8Mecanismo automático de recolha e empilhamento
O mecanismo de recolha automática permite uma produção contínua sem necessidade de paragem, melhorando a eficiência.
Pode recolher grampos de diferentes tamanhos, longos e curtos.
A coleta automática, empilhamento e transporte de vigas são totalmente automatizados.
O dispositivo automatizado de recolha e empilhamento reduz o número de operadores em 2.
9Sistema de controlo elétrico
Adota o sistema de controlo de Hechuan com alta estabilidade.
10. Sistema Operativo
Os botões de comando e outros componentes utilizam produtos de alta qualidade.
O equipamento é fácil de operar e ajustar.
Operações como velocidade, parâmetros de soldagem, etc. são convenientes.
1.5 Configuração do equipamento e marcas dos componentes
| Nome | Marca |
Explicação Observações |
| Ecrã de operação | Kunlun Tongtai | É uma tela sensível ao toque IoT inteligente com CPU ARM como núcleo e freqüência principal de 800MHz.e também pré-instalado com o software de configuração McsgPro. |
| PLC | Hechuan | Alto desempenho, estrutura compacta, funções poderosas e alta estabilidade. |
| Servo motor | Hechuan | Alto desempenho, alta confiabilidade e alta qualidade. |
| Controle de baixa tensão | CHNT | Marca chinesa conhecida, qualidade estável, alta confiabilidade. |
| Troca de fonte de alimentação | Taiwan Mingwei | Taiwan marca conhecida com mais de 30 anos de experiência em pesquisa e fabricação. |
| Transformador de solda | Chengtai | Usando tecnologia de soldagem japonesa. |
| Componentes de ar | Yadeke |
Taiwan marca conhecida, boa qualidade, alta fiabilidade, alta capacidade de carga.
|
| Válvula solenoide | Yadeke | |
| cilindro de solda | cilindro personalizado Shuangbeili | Velocidade rápida, potência suficiente e alta estabilidade. |
| Controlador de solda | Shanghai Guolong | Desempenho estável do produto e qualidade fiável. |
| Redutor | Zhejiang Tianhong | Desempenho estável e fiável. |
| Ferrovia de guia linear | Taiwan Shangyin | Alta capacidade de carga, alta precisão, alta velocidade e alta precisão. |
| Rolamentos | Nsk. | Qualidade importada, qualidade estável e alta confiabilidade. |
| Fios elétricos, cabos | Guangdong Yingke | Material excelente, isolamento forte, baixa excentricidade. |
·
10
Máquina de refrigeração de águacomprimento * largura * altura = 1310 * 630 * 1230 mm.
As especificações técnicas da unidade frigorífica do tipo caixa refrigerada a ar são as seguintes:
|
Modelo
Números |
RX-05A |
Configuração
|
|
| Fornecimento de energia | 380V/3PH/50HZ | ||
| Capacidade de arrefecimento | Kcal/h | 12900 | |
| kW | 15 | ||
| Potência total de entrada | kW | 4.48 | |
| Fluido de arrefecimento | Nome | R22 | Fluido de arrefecimento de alta qualidade importado. |
| Método de controlo | Tubos capilares | ||
3- Ar. Compressor
BK22-8ZG Parâmetros técnicos da máquina de parafuso refrigerada a ar
| Grupo de parafusos | 5:6 rotor helicoidal |
| Modo de compressão | Continuo, de um estágio |
| Pressão de saída de ar comprimido | P2=0,8 MPa |
| Modo de arrefecimento | Com refrigeração por ar |
| Temperatura da saída de ar comprimido | Cerca de 10°C a 15°C acima da temperatura ambiente |
| Quantidade de óleo lubrificante | Aproximadamente 8,6 litros |
| Velocidade | N=2930r/min |
| Potência nominal | 22 kW |
| Deslocamento | V=3,45 m3/min |
| Peso de trabalho | Aproximadamente 390 kg |
| Temperatura máxima do ar | 45°C |
| Temperatura mínima do ar | 0°C |
| Consumo de petróleo | Teor de óleo de descarga inferior a 3PPM |
| Ruído | 74 dB (A) |
| Dimensões externas comprimento × largura × altura (mm) | 1200 × 800 × 1120 |
