Shandong Time Machinery Technology Co., Ltd.
Relativamente à linha de produção de soldadura de chapas de piso de truss de rebarbos reforçados (SGHJ-IV)
Representante legal: Cui Hao
Telefone: 13395378282
Endereço: Zona de Desenvolvimento Económico, cidade de Jining, província de Shandong.
Site: www.sdsgzn.com
I. Citação de negócios 2
II. Introdução do projecto de chapas de piso de treliças de aço reforçadas 3
1. Visão geral do projecto3
2Introdução ao processo de produção4
3Produtos de truss de aço reforçado para chapas de piso (com ângulos de canto dobrados)5
III. Desempenho dos equipamentos e parâmetros técnicos 6
1Parâmetros técnicos da linha de produção de trusses de revestimento6
1.1 Visão geral do equipamento6
1.2 Composição do equipamento da linha de produção de treliças de revestimento6
1.3 Parâmetros técnicos do equipamento:7
1.4 Características do equipamento8
1.5 Configuração do equipamento e marcas dos componentes10
2- Máquina de soldadura automática de moldura de armadura reforçada10
2.1 Visão geral do equipamento10
2.2 Composição do equipamento da linha de produção de treliças de revestimento11
2.3 Parâmetros técnicos do equipamento:12
2.4 Características do equipamento12
3Máquina de refrigeração13
3.1 Especificações técnicas da unidade de arrefecimento de caixa arrefecida a ar:13
4Compressor de ar14
4.1 Parâmetros técnicos da máquina de parafuso refrigerada a ar14
5. Prensa de vernizes16
Fabricantes profissionais de linhas de produção de solda de treliças CNC inteligentes
| SGHJ-IV Citação da linha de produção de solda de treliças CNC inteligentes | ||||||
| A unidade de cotação: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
Série - Não, não. |
Nome do equipamento | Modelo de equipamento |
Unidades |
Quantidade |
Preço de custo (RMB) |
Montante (RMB) |
|
1 |
Linha de produção de soldadura de treliças de aço reforçado | SGHJ-IV (empilhamento automático) |
Unidade |
1 |
||
|
2 |
Máquina de soldar modelos | SGMB-600/576 |
Unidade |
1 |
||
|
3 |
Compressor de ar de parafuso | Kaizen BK37kW |
Unidade |
1 |
||
|
4 |
Pressão de placas | 600/576 em forma de V | Unidade |
1 |
||
|
5 |
Máquina de refrigeração de água | RX-10 | Unidade |
1 |
||
|
6 |
Máquina de soldar o fundo de uma armadilha | 25kva | Unidade |
1 |
||
| Total |
Montante total do equipamento: ¥ Em letras: |
|||||
| Nota: Este preço inclui impostos (13% IVA), taxas de frete, depuração e instalação e taxas de formação. | ||||||
| Nossa empresa se concentra na pesquisa e desenvolvimento, e fabricação de linhas de produção de soldagem de treliça de aço reforçada..A empresa atribui importância à inovação tecnológica, adere ao caminho da inovação independente, ajusta constantemente a estrutura do produto para atender à demanda do mercado,e estabeleceu relações de cooperação de longo prazo com muitas empresas conhecidas. | ||||||
Nome da empresa: ShandongTempoMassinaria Tecnologia Co., Ltd.
Número de identificação fiscal: 91370811MA3EP7HT68
Conta da empresa: 815010601421010400
Banco: Jining Bank Xicheng Branch
Endereço: leste da estrada Jiafeng, norte da estrada Ruixiang, zona de desenvolvimento económico de Jining, província de Shandong (nas instalações da Shandong Taifeng Engineering Group Co., Ltd.)
II. Introdução do projecto de chapas de piso de treliças de aço reforçadas
1. Visão geral do projecto
A laje de piso reforçada de travessia é um modelo combinado que processa as barras de aço no chão como molduras de travessia na fábrica e as solda juntas com folhas de cartão ondulado galvanizadas.Betão é derramado em cima dele para formar um piso de concreto reforçadoA laje de piso reforçada tem muitas vantagens, tais como baixo custo global, conservação de energia e proteção ambiental, velocidade de construção rápida e custos de construção reduzidos.Nos últimos anos, tem sido rapidamente promovido e popularizado em nosso país.
Devido ao uso de equipamentos de processamento automatizados e processos de fabricação na produção de modelos de treliças reforçadas, alcançou uma produção de fábrica padronizada e em larga escala.Tem vantagens tais como qualidade de soldagem estável, distribuição uniforme das barras de aço e dimensões precisas do produto.A instalação mecanizada e industrializada reduz muito a quantidade de barras de aço ligadas no canteiro de obras e melhora as condições de trabalho dos trabalhadores da construção, garantindo eficazmente a qualidade da construção. A laje de piso reforçada não precisa de considerar questões de prevenção de incêndio e anticorrosivo,Redução do custo das medidas anticorrosivas e de prevenção de incêndiosPor conseguinte, a adopção de lajes de piso reforçados de treliça tem uma vantagem significativa em termos de custo global em comparação com outras chapas de aço perfiladas.
2.Traseiras de revestimento para lajes de piso (com curvatura do canto inferior)
III.Desempenho do equipamento e parâmetros técnicos
1.Parâmetros técnicos da linha de produção de trusses de rebarbas
1.1 Visão geral do equipamento

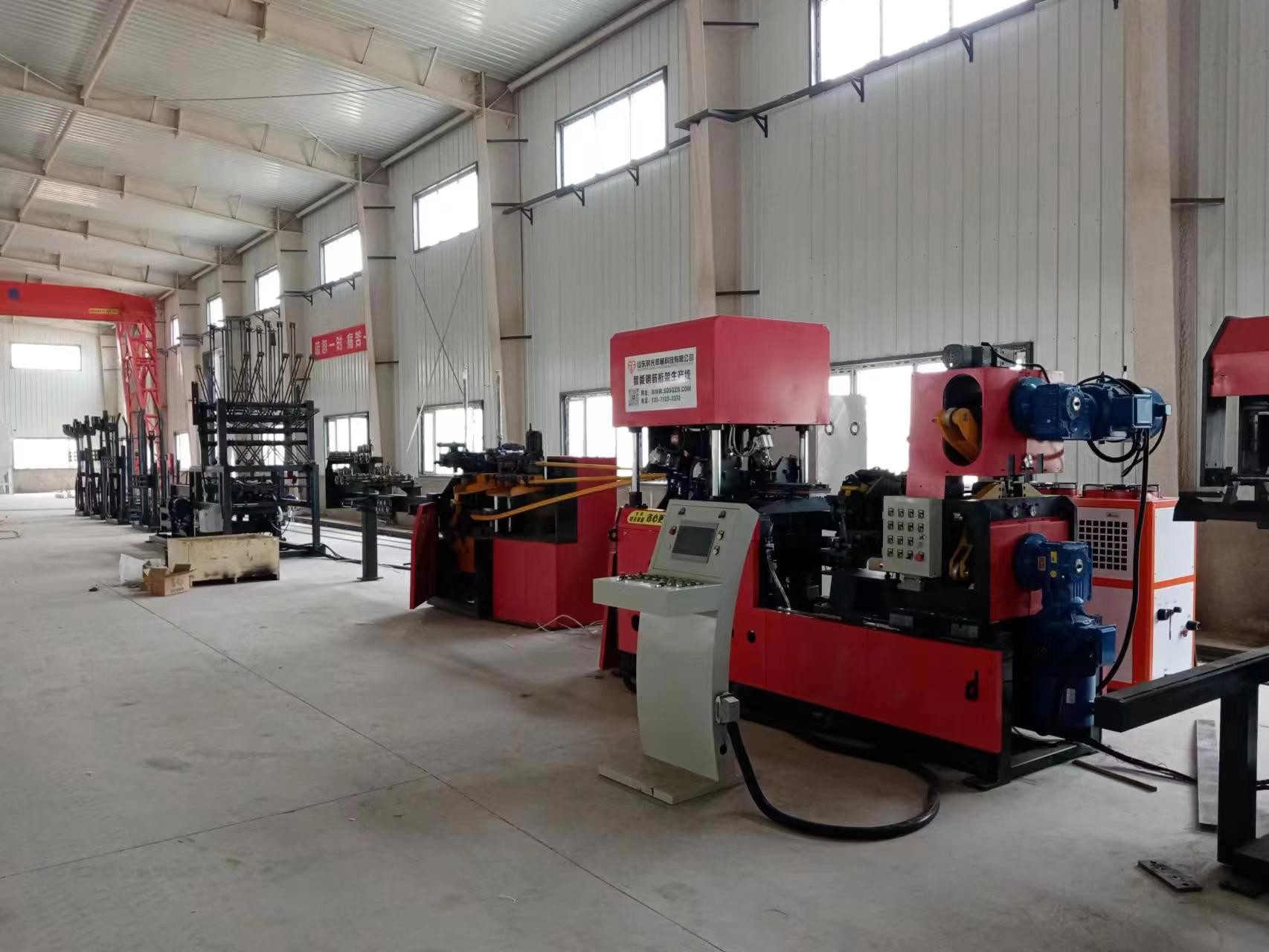

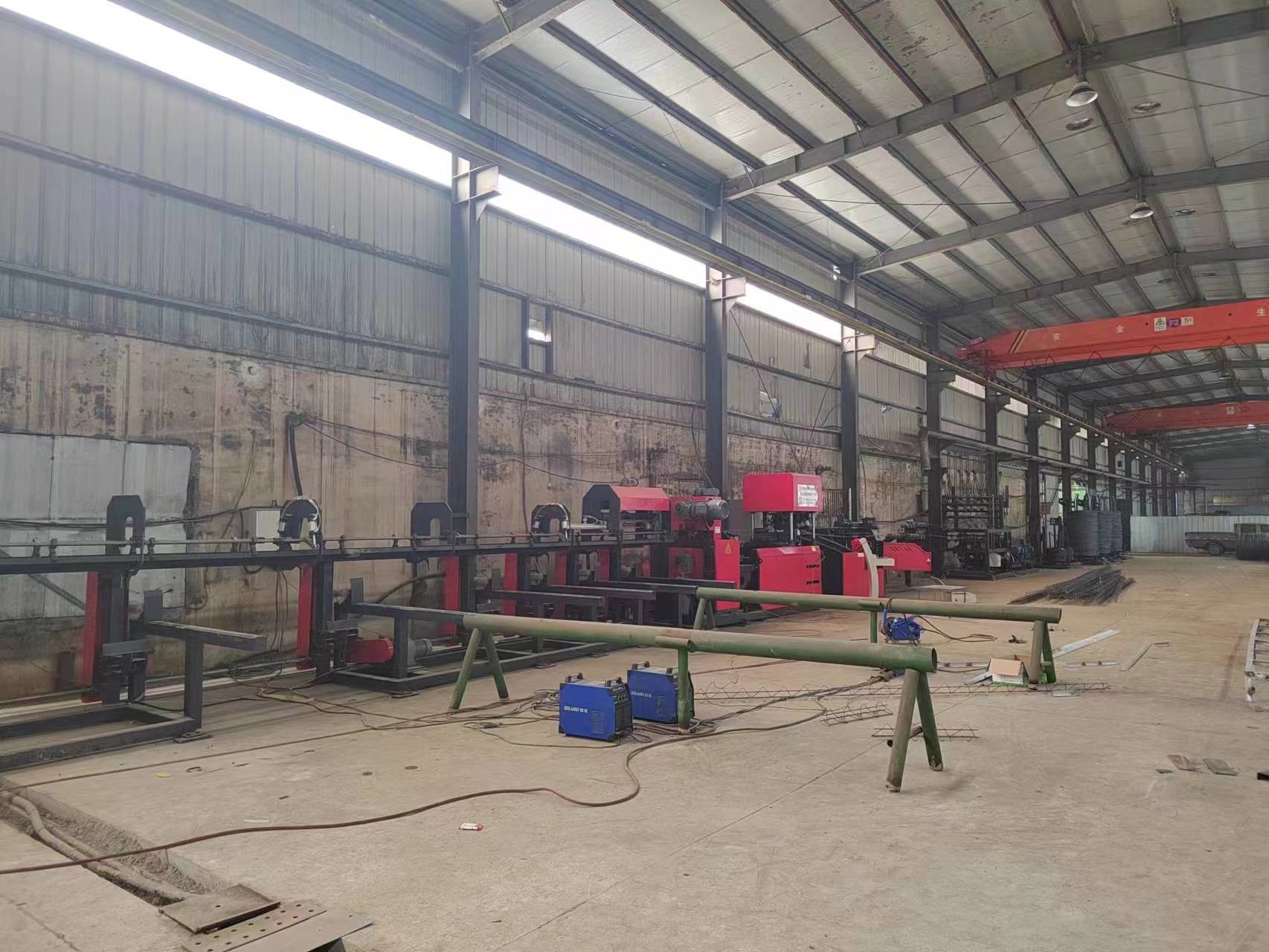

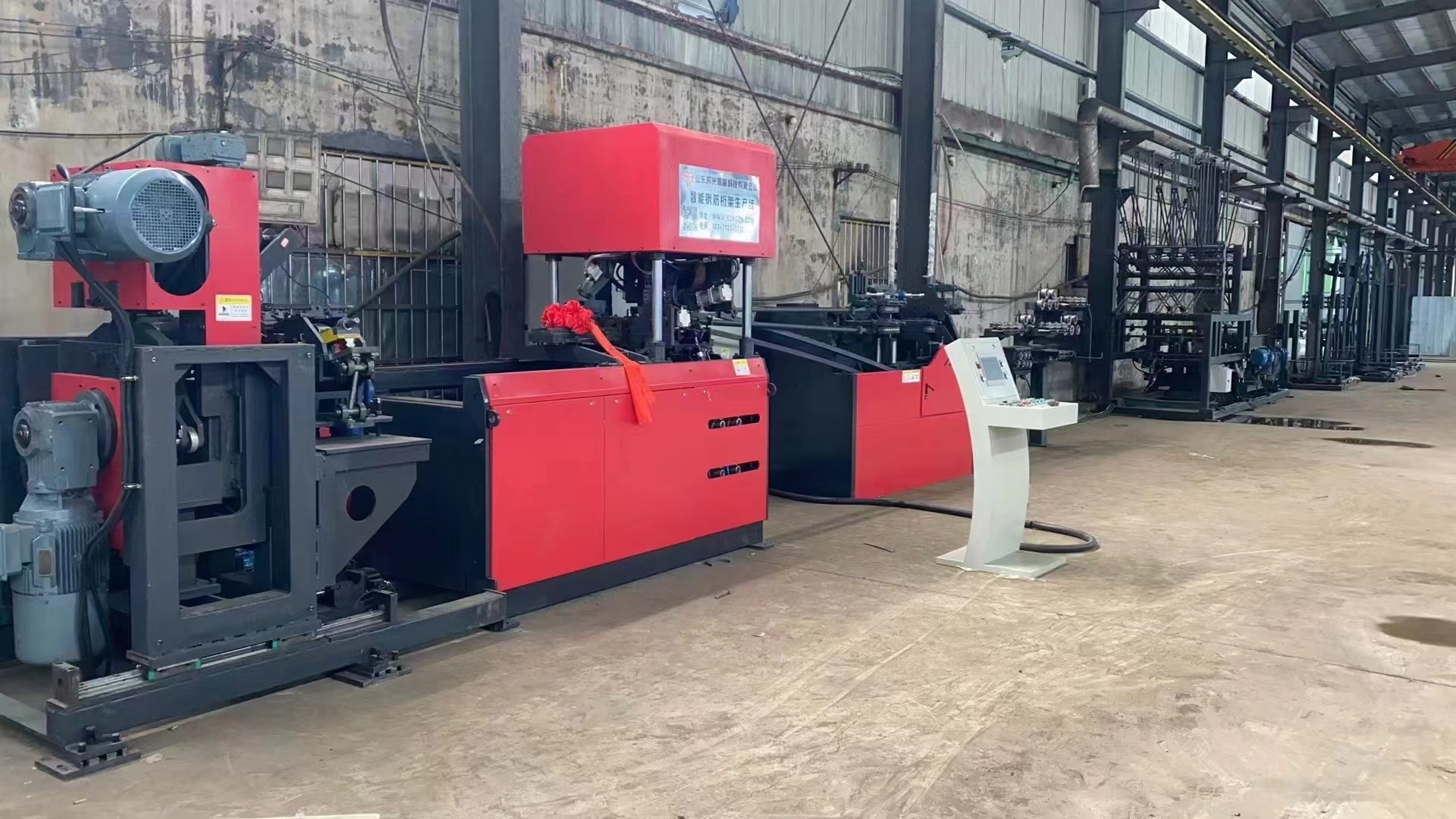

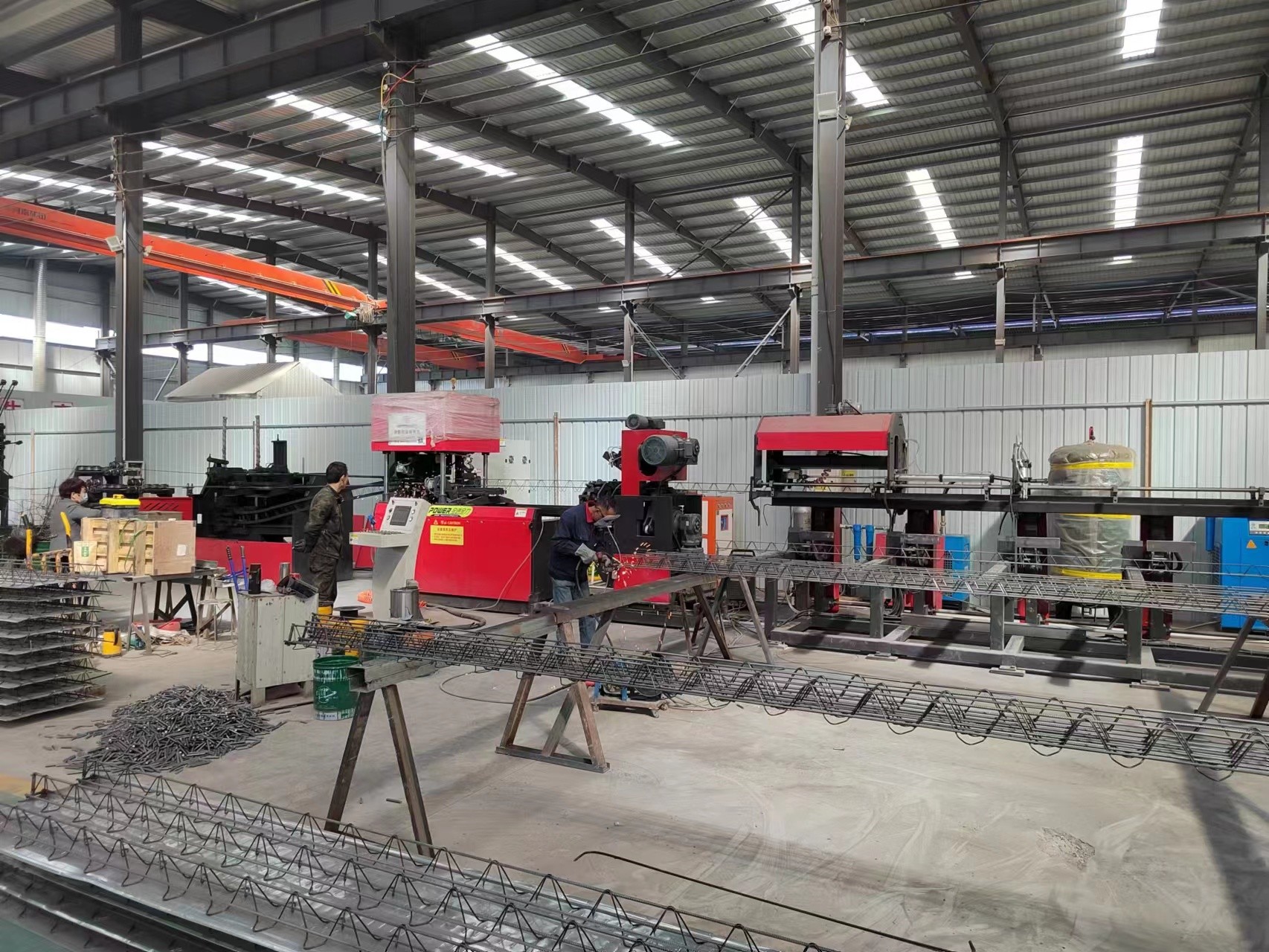

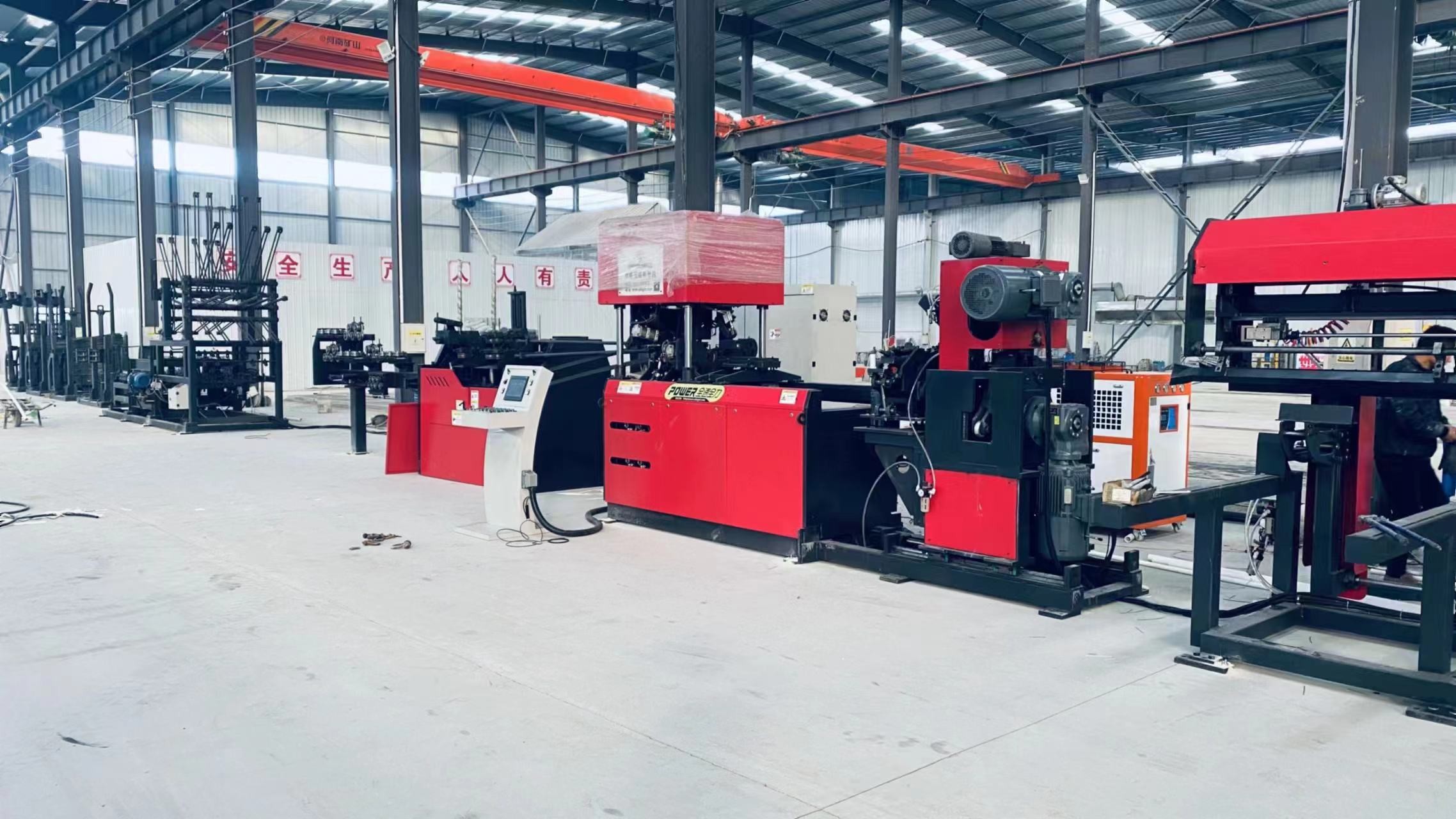

A linha de produção de armadilhas de barras é uma linha de produção totalmente automatizada que integra a colocação de arame de bobina de barras, endireitação, dobra lateral de aço, moldagem por soldagem, corte automático,e recolha de produtos acabadosPode produzir grades de madeira de revestimento para placas de piso, bem como grades de madeira de revestimento pré-fabricados para edifícios,Amplamente utilizado na construção de edifícios (placas de piso pré-fabricadas) e na construção de ferrovias de alta velocidade (traveiras de blocos duplos), entre outros domínios.
1.2 Equipamento Composição da linha de produção de treliças de revestimento:
| - Não, não. | Componentes do equipamento | Quantidade | Características técnicas |
| 1 | Capa de fixação de arame elétrico de reboque | Um conjunto | Cadeia de fixação vertical de fios |
|
2 |
Mecanismo de endireitação e alimentação | Um conjunto | Adota endireitação de rodas múltiplas com excelente efeito de endireitação sem danificar as costelas da barra de reforço; alimentação de fio de duplo acionamento com três motores de desaceleração. |
| 3 | Mecanismo de armazenamento de material | Um conjunto | Equipado com um novo tipo de rack de armazenamento aberto que utiliza armazenamento de amortecimento, permitindo a produção contínua e evitando efetivamente o acúmulo de barras de reforço. |
|
4 |
Mecanismo de endereçamento do terminal | Um conjunto | O endireitamento terminal de segunda fase é efectuado nos elementos principais de reforço e diagonais antes da solda e da formação, utilizando um método de endireitamento a cinco rolos.Assegurar a rectitude dos produtos de treliça. |
|
5 |
Mecanismo de flexão do membro diagonal | Um conjunto |
1) A flexão da haste do pêndulo é alimentada por um servomotor, garantindo uma boa sincronização e alta estabilidade. 2) O mecanismo de alimentação do fio é alimentado por outro servomotor, oferecendo melhor sincronização e maior precisão.A cooperação perfeita dos dois servomotores permite alterar o passo da trave sem parar a máquina, aumentando significativamente a eficiência da produção.
|
|
6 |
Unidade principal de solda | Um conjunto | Usam-se duas soldas pontuais, empregando um total de 2 transformadores, o que reduz o consumo total de energia dos transformadores de soldagem em mais de 60 por cento. |
|
7 |
Mecanismo de dobra | Um conjunto | Usando curvatura servomécnica, velocidade mais rápida, menos ruído, maior estabilidade. |
|
8 |
Mecanismo de corte | Um conjunto | Utiliza um modo de corte "tipo tesoura" para resolver efetivamente o problema de soldagens abertas causadas pelo processo de corte..O ajuste da posição de corte é controlado por um servomotor, permitindo o corte de treliças de qualquer comprimento sem parar a máquina. |
| 9 | Mecanismo de recolha agregada | Um conjunto | Empilhamento automático |
| 10 | Sistema de controlo elétrico | Um conjunto | |
|
11 |
Sistema de Operação |
Um conjunto |
Os botões de comando e outros componentes são de alta qualidade Operação e regulação convenientes do equipamento Funcionamento conveniente da velocidade, parâmetros de soldagem, etc. Sistema de reserva de treliças
|
| 12 | Manual de instruções, peças sobressalentes e ferramentas | Um conjunto |
Configuração padrão
|
1.3 Parâmetros técnicos do equipamento:
| Braço de balanço | Unidades | Quantidade | Notas |
| Capacidade de carga do rack de fixação de fios | Quilos |
2000 |
A altura da corda superior não deve exceder 2 metros e a altura da corda lateral não deve exceder 1,3 metros. |
| Número de estantes para a colocação de fios | Unidades |
5 |
|
| Potência do motor de formação lateral de aço |
kW |
7.5 |
Servo motor |
| Potência do transformador de solda |
kW |
11 | Servo motor |
| Capacidade de carga do rack de fixação de fios |
kW |
160x2 |
Função intermitente |
| Potência do motor de cisalhamento | kW | 11+11 | Função intermitente |
| Método de dobra do canto inferior | Mecânico |
Servo motor
|
|
| Recolha e elevação da potência do motor do rack | kW |
2.2 |
Função intermitente |
| Pitch de curvatura de cordas laterais |
mm |
200 |
190-210 passo ajustável automaticamente |
| Altura do acorde |
mm |
70 a 270 |
Altura igual ou superior a 250 cm, sem cordão de ângulo inferior |
| Largura do acorde |
mm |
70 a 90 |
Largura grande |
| Diâmetro das barras de acordes superiores e inferiores | mm |
6 a 12 |
|
| Diâmetro das cordas laterais |
mm |
4 a 7 |
|
| Comprimento do acorde |
m |
0.2 ~ 14 |
Altura ajustável automática
|
| Direcção do acorde |
mm |
± 5 | |
| Erro de altura do acorde |
mm |
± 2 | |
| Erro de comprimento do acorde | mm/m | ± 5 |
Erro máximo não superior a ± 15 mm
|
| Altura das barras de acordes superiores e inferiores expostas |
mm |
≤ 5 | |
| Velocidade da linha de produção |
m |
12 a 15 |
A velocidade de produção estável real é determinada pelas especificações do acorde. |
| Pressão do ar | MPa | ≥ 0,7 | O gás utilizado deve ser limpo, filtrado e seco. |
| Consumo de ar | m3/min | 3/4.5 | |
| Comprimento da linha de produção ( comprimento * largura * altura) | mm | O comprimento da linha de produção pode ser ajustado adequadamente para 45000*3000*3500. | |
| Produção total |
T |
≤ 18 (excluindo acessórios e caixas de controlo externas) | |
| Nota: A configuração padrão inclui o mecanismo de dobra de ângulo inferior. | |||
1.4.1 Características do equipamento
1Quadro de fixação de borracha
Existem cinco conjuntos de suportes de pagamento de barras, usando o método de pagamento rotativo, com uma carga máxima de 2 toneladas.
Cada suporte de retorno é equipado com um dispositivo de travagem a ar independente.
Cada suporte de compensação tem um mecanismo de pré-endireitamento independente para remover a escama de óxido na superfície das barras de aço.
2Mecanismo de endireitamento e alimentação
Utiliza um endireitamento de várias rodas com bom efeito de endireitamento, sem danificar as costelas das barras de aço.
Cada mecanismo de alimentação pode ser controlado de forma independente.
3Mecanismo de armazenamento de barras de aço
Adota um novo tipo de rack de armazenamento aberto para amortecimento e armazenamento, que é conveniente para produção contínua e evita efetivamente que as barras de aço se enredem.
4Mecanismo de regularização de terminais
O endireitamento de terminais secundários é realizado na barra principal e nas barras de teia antes da soldagem e do moldagem.
Este mecanismo desempenha um papel fundamental no ajuste da rectitude dos produtos da armadilha.
5. Web Bar Mecanismo de Pressão e Alimentação
A flexão do braço de balanço é usada para dobrar as barras de aço, movidas por um servomotor, com boa sincronização e alta estabilidade.
A flexão da barra de aço é contínua (o mecanismo de flexão funciona em um movimento circular e de balanço para cima e para baixo, sem demora), com velocidade de formação rápida.
Os moldes de formação de barras de aço têm superfícies cilíndricas para evitar arranhões na superfície das barras de aço.
O mecanismo de alimentação é alimentado por um servomotor, com melhor sincronização e precisão.A combinação perfeita dos dois servomotores pode realizar a função de mudar o passo da armadilha sem parar, melhorando consideravelmente a eficiência da produção.
6. Parte de solda
Duas soldadoras, uma na parte superior e outra na parte inferior, com dois transformadores no total.
Os cilindros de soldagem têm um curso pequeno, grande força, velocidade de soldagem rápida e alta qualidade.
Os eletrodos de solda são feitos de cobre de liga cromo-circônio.
Equipado com um mecanismo de posicionamento para assegurar a forma e o tamanho da solda.
O método de soldagem por ponto de dois pontos de resistência reduz a potência de instalação em 60% em comparação com os pares, e os parâmetros de soldagem de cada ponto de soldagem podem ser definidos de forma independente.
A cabeça de elétrodo de quatro vias pode ser reutilizada quatro vezes, reduzindo o custo em três vezes.
7Mecanismo de corte
O modo de corte de "tintas" é adotado para resolver eficazmente o problema da soldagem aberta causada pelo processo de corte e evitar a deformação e a distorção da armadura durante o corte.
Velocidade de corte rápida, sem necessidade de parar a soldagem.
Para o corte de alta resistência nas juntas de soldagem de reforço principal e lateral, é utilizado o mais recente aço de alta resistência e moldes resistentes da China.
8Mecanismo automático de recolha e empilhamento
O mecanismo de recolha automática permite uma produção contínua sem necessidade de paragem, melhorando a eficiência.
Pode recolher grampos de diferentes tamanhos, longos e curtos.
A coleta automática, empilhamento e transporte de vigas são totalmente automatizados.
O dispositivo automatizado de recolha e empilhamento reduz o número de operadores em 2.
9Sistema de controlo elétrico
Adota o sistema de controlo de Hechuan com alta estabilidade.
10. Sistema Operativo
Os botões de comando e outros componentes utilizam produtos de alta qualidade.
O equipamento é fácil de operar e ajustar.
Operações como velocidade, parâmetros de soldagem, etc. são convenientes.
1.5Configuração do equipamento e marcas dos componentes
| Nome | Marca |
Explicação Observações |
| Ecrã de operação | Kunlun Tongtai | É uma tela sensível ao toque IoT inteligente com CPU ARM como núcleo e freqüência principal de 800MHz.e também pré-instalado com o software de configuração McsgPro. |
| PLC | Hechuan | Alto desempenho, estrutura compacta, funções poderosas e alta estabilidade. |
| Servo motor | Hechuan | Alto desempenho, alta confiabilidade e alta qualidade. |
| Controle de baixa tensão | CHNT | Marca chinesa conhecida, qualidade estável, alta confiabilidade. |
| Troca de fonte de alimentação | Taiwan Mingwei | Taiwan marca conhecida com mais de 30 anos de experiência em pesquisa e fabricação. |
| Transformador de solda | Chengtai | Usando tecnologia de soldagem japonesa. |
| Componentes de ar | Yadeke | Taiwan marca conhecida, boa qualidade, alta fiabilidade, alta capacidade de carga. |
| Válvula solenoide | Yadeke | Taiwan marca conhecida, boa qualidade, alta fiabilidade, alta capacidade de carga. |
| cilindro de solda | cilindro personalizado Shuangbeili | Velocidade rápida, potência suficiente e alta estabilidade. |
| Controlador de solda | Shanghai Guolong | Desempenho estável do produto e qualidade fiável. |
| Redutor | Zhejiang Tianhong | Desempenho estável e fiável. |
| Ferrovia de guia linear | Taiwan Shangyin | Alta capacidade de carga, alta precisão, alta velocidade e alta precisão. |
| Rolamentos | Nsk. | Qualidade importada, qualidade estável e alta confiabilidade. |
| Fios elétricos, cabos | Guangdong Yingke | Material excelente, isolamento forte, baixa excentricidade. |
2- Máquina de soldadura automática para encouraçamento de armaduras
2.1 Visão geral do equipamento
A linha de produção de soldagem de molduras de rebar é composta por transportador de rolos, alinhamento automático, guia automático, soldagem automática, sistema de controle, etc.É usado principalmente para soldar grades de aço com placa galvanizada, chapas de aço e outras colagens de aço na indústria da construção (pode soldar chapas de fundo tipo "V" e chapas de fundo tipo "M")
2.2 Composição do equipamento da máquina de soldadura de molduras de armaduras de rebar
| - Não, não. | Componentes de máquinas | Quantidade | Características técnicas |
| 1 | Quadro de carga motorizado | Um conjunto | 3 * 3 metros |
| 2 | Descarregador motorizado | Um conjunto | 3pcs*3 metros |
|
3 |
Máquina de soldar | Um conjunto | Adotando servomotor de passo, a cabeça do eletrodo é resfriada a água com tampão de alinhamento e dispositivo de guia. |
| 4 | Sistema de controlo elétrico | Um conjunto | Adopção de um sistema de controlo como o módulo inteligente Zhongda U-Control |
| 5 | Sistema operativo | Um conjunto | Adotar o sistema SGMB |
| 6 | Manual de instruções, peças sobressalentes e ferramentas aleatórias | Um conjunto | Configuração padrão |
|
7 |
Outras configurações | Um conjunto | Equipado com compressão de ar de guia e rolha de alinhamento, recepção motorizada e estrutura de alimentação. |
| Voltagem nominal |
380V 50HZ |
| Potência do transformador de solda | 3*100KVA |
| Outra potência | 3 kW |
| Passagem de passo | 190mm-210mm ((Tuneable) |
| Número de elétrodos de solda | 6 Unidades |
| Altura da mesa de trabalho | 800 mm |
| Comprimento da vigas de piso processáveis | 0.4m-12m |
| Largura da placa soldável | 576/600 mm |
| Espessura da chapa soldável |
00,4 mm a 1,0 mm |
| Outras configurações | É equipado com prensagem pneumática guiada e paradas de alinhamento, e armação motorizada de captação e alimentação. |
| Peso de toda a máquina | 3T |
2.4 Características do equipamento
◆ Pode produzir 576 e 600 tipos de lajes de piso de treliça.
◆ Adopção de tecnologia de soldagem estrangeira, evitando o fenômeno da soldagem por fugas e da quebra da chapa galvanizada, que é fácil de ocorrer em equipamentos similares na China.
◆ Adotar o passo de servomotor, caminhando com mais precisão e rapidez.
◆ Estrutura compacta e razoável, bela aparência.
◆ A potência total de solda é de 300 KVA.
RUI XIANG
Estaca de encaixe 10 CV Refrigerados a ar Unidade de refrigeração por água
comprimento*largura*altura=1610*735*1390mm
Os parâmetros de especificação técnica das unidades de refrigeração por água de tipo caixa refrigeradas a ar constam do quadro seguinte:
Válvula de desvio
Conecte-se ao tubo de 1,5 polegadas
Capacidade do reservatório 140L
Fluxo da bomba 9m3/h
|
Ponto
|
Produtos de série refrigerados a ar | |
| RX-10 | ||
| Fornecimento de energia | 10P-50Hz-380V | |
| Fluxo de água de arrefecimento m3/h | 6.0 | |
| Consumo total de energia kW | 10.5 | |
|
Capacidade de arrefecimento
|
kW | 36 |
| Kcal/h | 30960 | |
| Tipo | Tipo de rolagem totalmente fechado | |
| Método de arranque | Iniciação directa | |
| Unidade de condensação | Tipo | Folha de alumínio de cobre roxo de alta eficiência, revestida com barbatanas + ventilador de baixo ruído |
| Volume de ar de arrefecimento m3/h | 12000 | |
| Número de unidades | 1 | |
| Fluido de arrefecimento | Tipo | R22 |
| Bomba de água integrada kW | 1.5 | |
|
Evaporador
|
Número de unidades | Tipo de bobina do reservatório de água de alta eficiência |
| Tipo | 1 | |
| Diâmetro do tubo | DN40 | |
| Dispositivos de protecção de segurança | Protecção contra altas e baixas tensões, proteção contra o congelamento (dobro), válvula de segurança, proteção contra sobrecarga, fase inferior, fase inversa, sub-voltagem, sobrevoltagem, proteção contra o fluxo de água, etc. | |
| Dispositivo de protecção de segurança | Duração | 1610 |
| Largura | 735 | |
| Altura | 1390 | |
| Dimensão global | Quilos | 326 |
4Compressor de ar
Parâmetros de suporte do compressor de parafuso da série KAIZEN BK de 37 kW
Novo compressor de parafuso da série BK, sistema de visualização e controlo de interface homem-máquina humanizado.
Operação simples e conveniente
O estado operacional pode ser visto de um olhar.
Compressor de parafusos da série BK pode trabalhar 24 horas sem supervisão.
Manutenção ou revisão são solicitadas em chinês quando ocorrem anormalidades.
Com interface de saída sobressalente, pode realizar controle de cadeia e controle de diagnóstico remoto de várias unidades.
Novo compressor de parafuso da série BK com sistema de separação de óleo incorporado
A adopção de um projeto de separação de óleo integrado garante o efeito de separação óleo-ar e reduz o consumo de óleo, e a qualidade do produto é totalmente garantida desde o início do projeto.
Série BK novo tipo compressor de ar de parafuso válvula de controlo de entrada de ar de alta eficiência.
Modo de comando ON/OFF
Projeto de pulverização antióleo com válvula de retenção
Os compressores de parafuso da série BK possuem uma nova geração de motores de baixo consumo e alta eficiência.
Torque de arranque elevado
Classe de isolamento F, classe de proteção IP54
Rolamentos SKF, baixo ruído, longa vida útil
. Com dispositivo de reabastecimento, pode ser reabastecido sem parar a máquina.
| Pressão de descarga Mpa |
0.8 |
| Volume de descarga m3/min | 5.5 |
| Potência do motor kW | 37 |
| Interface de escape | G11/2 |
| Ruído db ((A) | 67 |
| Peso em kg | 730 |
| Dimensão global em mm | 1240*1030*1435 |
5.Prensa de revestimento(Tipo"V" )
Fluxo do processo: Descolagem → Alimentação guiada → Formação de rolos → Cortar na formação → Formação de rolos → Saída dos produtos acabados
| Potência do motor principal | 4kW ((Motor de redução cicloide rotativo) |
| PLC e conversor de frequência | Delta (sistema de controlo por microcomputador PLC: controlo automático do número e comprimento das placas) |
| Ecrã táctil | WEINVIEW.CO., LTD (Taiwan) |
| Mecanismo de cisalhamento de moldagem hidráulica | Cortes na moldagem |
| Largura de alimentação | 625/600 |
| De peso superior a 200 g/m2 | 0.4·0,7 mm (placa de aço galvanizado com resistência ao rendimento ≤ G300) |
| Velocidade de formação | 10-15 m/min |
| Número de passagens de formação | 12 |
| Peso total | Aproximadamente 3,5 toneladas. |
| Estaca de descarga | 1 unidade |
