I. Citação de negócios
Linha de produção de soldagem de treliças CNC inteligentes
| SGHJ-IV Citação da linha de produção de solda de treliças CNC inteligentes | |||||||||
| A unidade de cotação: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Série - Não, não. |
Nome do equipamento | Modelo de equipamento | Unidades |
Quantidade |
Preço de custo (RMB) |
Montante (RMB) |
|||
| 1 | Linha de produção de soldadura de tubulações quadradas | SGHJ-IV | Unidade | 1 | |||||
| 2 | Compressor de ar de parafuso | Série KAIZEN BK 37kw | Unidade | 1 | |||||
| 3 | Máquina de refrigeração de água | RX-10A | Unidade | 1 | |||||
| 4 | Máquina de soldar rebar | 25kva | Unidade | 1 | |||||
| Total | RMB: RMB em maiúsculas: | ||||||||
| Nota: Este preço inclui impostos, frete, taxa de depuração e instalação, taxa de formação. | |||||||||
| Nossa empresa se concentra na pesquisa e desenvolvimento e fabricação de linha de produção de soldagem de treliça de aço, com equipe especializada e eficiente de pesquisa e desenvolvimento de tecnologia,A empresa atribui importância à inovação tecnológica, insiste em adotar o caminho da inovação independente, ajusta constantemente a estrutura do produto para satisfazer a procura do mercado,e estabelece parcerias de cooperação de longo prazo com várias empresas conhecidas. | |||||||||
2Método de pagamento, período de pagamento e titularidade dos direitos de propriedade:
1. Pagar 30% do preço total do contrato como depósito no prazo de três dias a contar da assinatura do contrato;
2- Pagamento da remessa: 60% do preço total do contrato antes da remessa das mercadorias do contrato;
3.Pagamento de instalação: 5% do preço total do contrato a pagar no prazo de sete dias a contar da instalação do equipamento;
4- Depósito de garantia: os restantes 5% como garantia; período de garantia de 1 ano, o período de garantia é pago no prazo de três dias, sem juros;
5A parte A mantém a propriedade das mercadorias antes de o pagamento ao abrigo do presente contrato ser totalmente liquidado; a parte B deve pagar o equipamento de acordo com o método de pagamento acordado, caso contrário:A parte A tem o direito de suspender o serviço.
▶ Informações sobre remessas
Nome da empresa: Shandong Time Machinery Technology Co. Ltd.
Número de identificação fiscal: 91370811MA3EP7HT68
Número de conta: 815010601421010400
Banco: Jining Bank Xicheng Subfiliação
Endereço: Zona de Desenvolvimento Económico de Jining, província de Shandong, a leste da estrada Jiafeng, a norte da estrada Ruixiang (Shandong Taifeng Engineering Group Co., Ltd.) Tel: 13954713947
II. Introdução ao projeto de piso de molduras não montadas
1. Visão geral do projecto
O chão reforçado com molduras não montadas usa um novo tipo de placa verde.com pasta de madeira natural importada como principal fibra de reforçoÉ fabricado por uma formação especial, pressionada sob alta pressão e oxigénio a vapor a alta temperatura.que pode melhorar a resistência adesiva entre a placa e o concreto ou argamassa em mais de 50% em comparação com as placas planas comunsResolve eficazmente o problema do descolamento causado pela fraca adesão entre a placa e o concreto ou argamassa e restringe a deformação da placa,Resolvendo assim o problema da fissura do acabamento causada pela deformação da placa.
A nova placa verde de fundo é fixada à armadilha reforçada com parafusos de auto-aperto especiais e a base de ligação da máquina de bloqueio automático de parafusos.Realiza mecanização e produção industrial, com tecnologia de construção simples, construção e transporte convenientes, superfície plana da placa inferior.Pode substituir completamente as tábuas laminadas e a estrutura de piso fundido no local actualmente disponíveis no mercado, a obtenção de desmontagem livre, sem gesso, instalação rápida, redução dos processos de construção, redução dos custos de transporte, quase nenhuma perda, garantindo a altura da rede interior,e reduzir os custos de construção, etc. Resolve em grande medida os problemas conhecidos existentes na utilização de placas laminadas em casas pré-fabricadas e pode ser amplamente utilizado em vários projectos de construção, tais como hotéis, edifícios de escritórios,escolas, edifícios residenciais, hospitais, armazéns, estacionamentos e edifícios industriais de vários andares.com um enorme potencial de mercado.

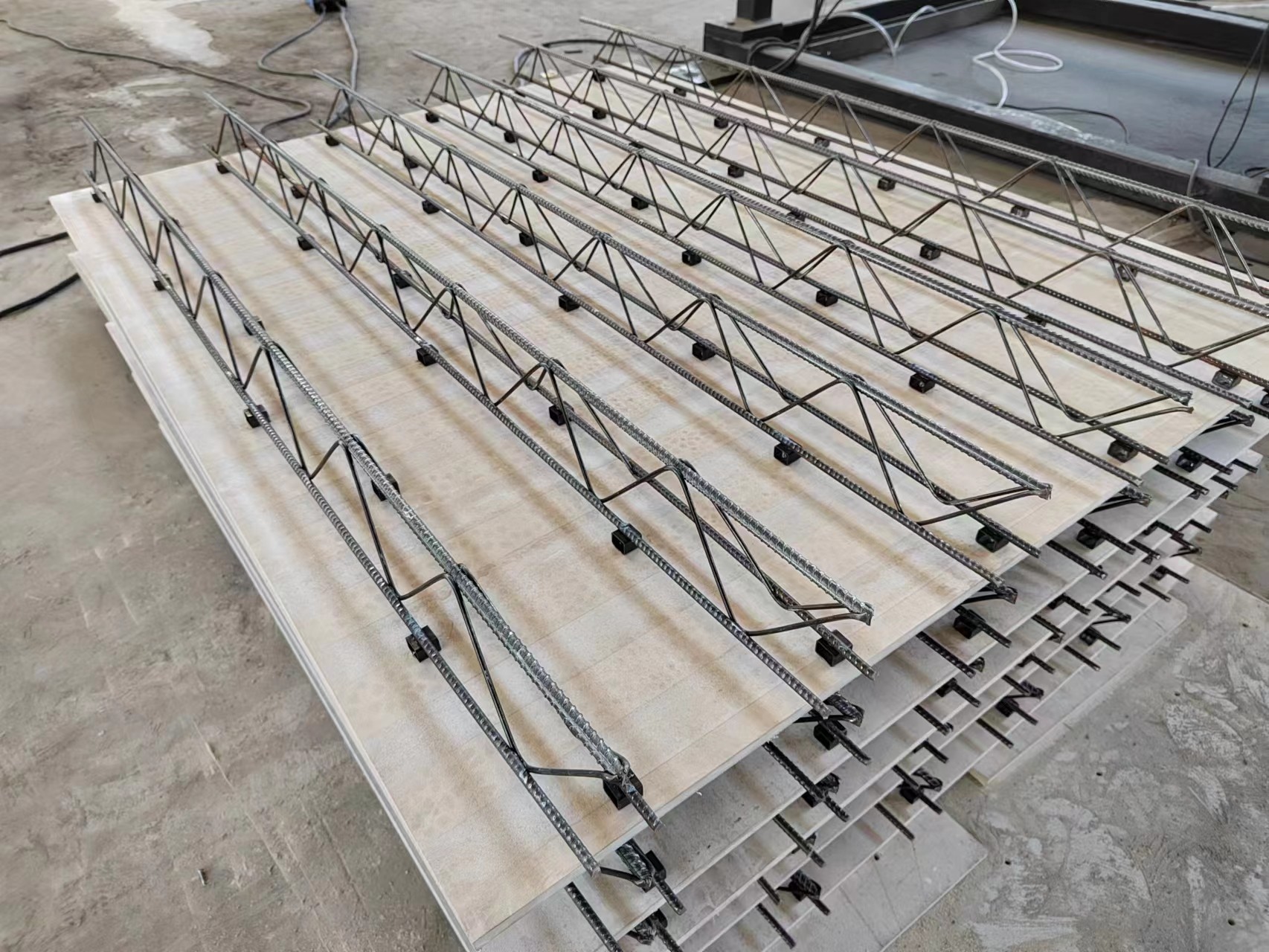

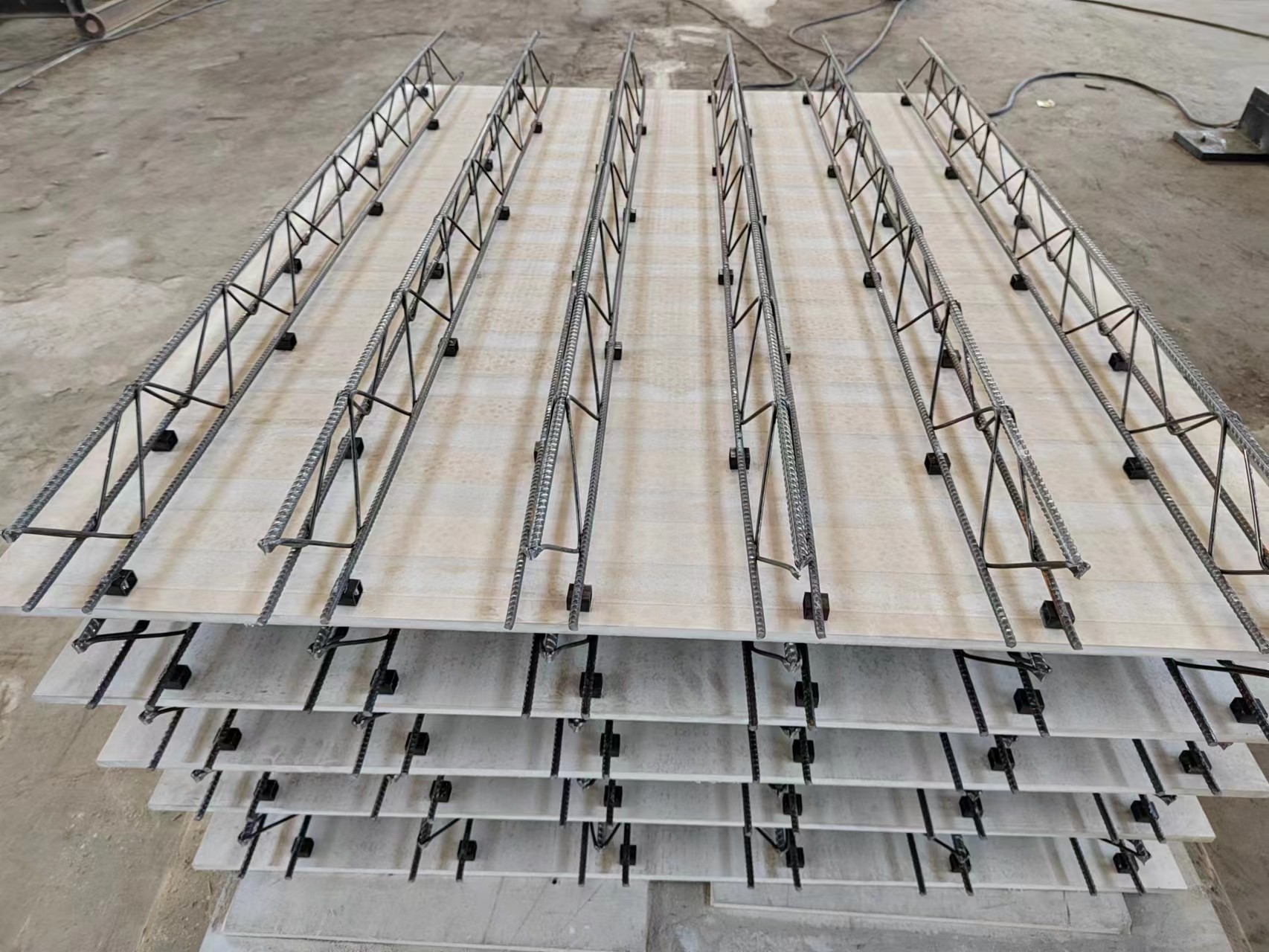

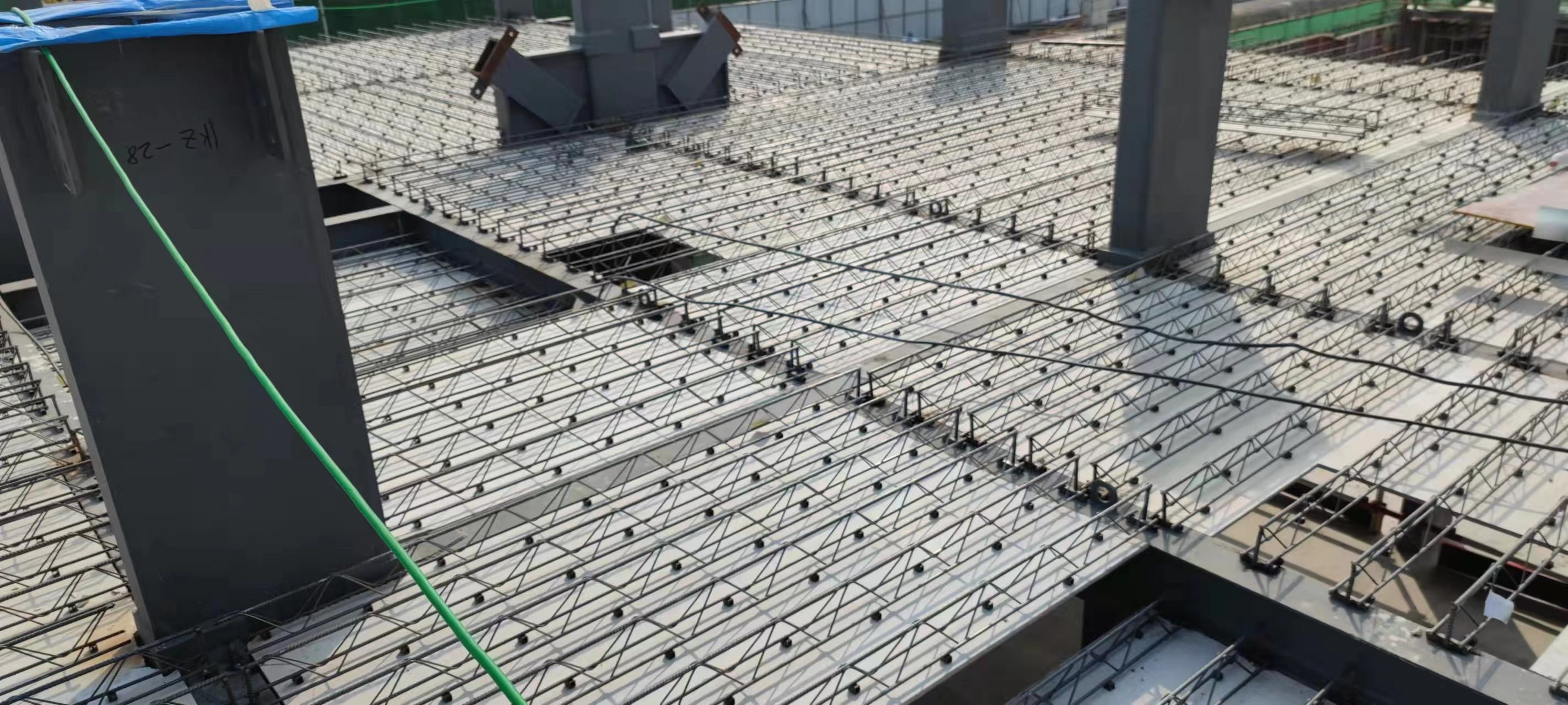

2. O produto acabado do piso da estrutura não montada (ângulo reto)

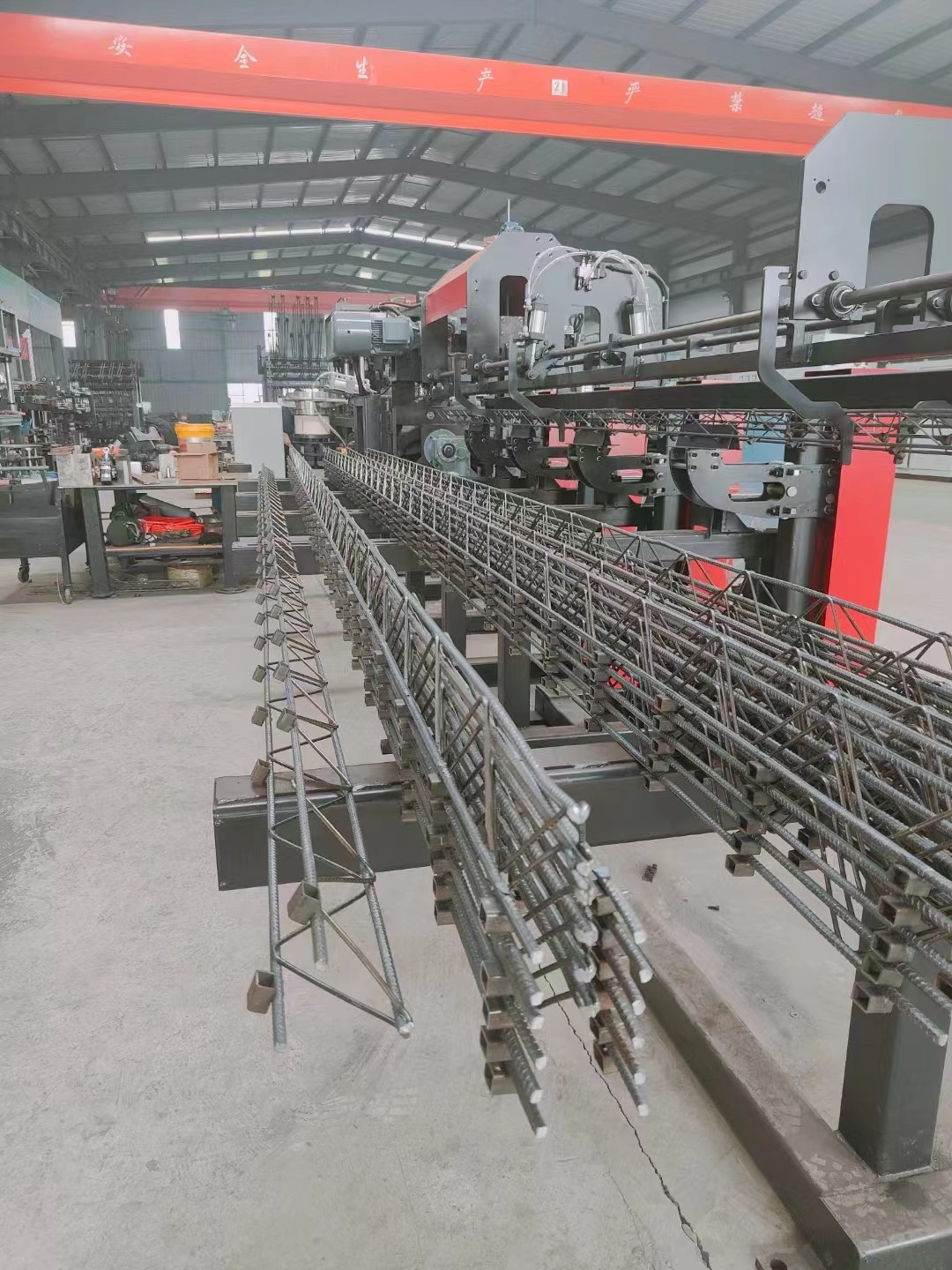

III. Desempenho e parâmetros técnicos dos equipamentos
1Parâmetros técnicos da linha de produção de vigas de aço
1.1 Visão geral do equipamento
A linha de produção de treliças de tubos quadrados de barras de reforço é uma linha de produção totalmente automatizada que integra a liberação de bobinas de barras de reforço, endireitação de barras de reforço, dobra de barras laterais, formação de soldadura, corte automático,e recolha do produto acabado, que pode produzir grades de madeira de revestimento moldeadas sem demolição, grades de madeira de revestimento para vigas de piso e grades de madeira de revestimento para edifícios montados,que são amplamente utilizadas nos campos da construção de edifícios (barras de piso pré-posicionadas) e da construção de ferrovias de alta velocidade (trabalhador ferroviário de duplo bloco).
Equipamento de solda para tubos quadrados:
| - Não, não. | Componentes do equipamento | Quantidade | Características técnicas |
| 1 | Conector de tubos quadrados, colector de placas vibrantes | Dois conjuntos | Alimentação vibratória, parafusos transportadores, estofadores |
| 2 | Conjunto de soldadura de alta velocidade | Dois conjuntos | Composto por cilindros de alta velocidade, electrodos soldados de cromo-circônio |
| 3 | Componentes de alimentação pneumáticos | Dois conjuntos | Para carregamento automático de peças de ligação |
| 4 | Formas de solda e fontes de alimentação de solda | Um conjunto | De potência superior a 1 kVA |
| 5 | Sistema de água de arrefecimento de soldadura | Um conjunto | Frigorífico para solda de peças de ligação |
| 6 | Ajuste de componentes móveis | Um conjunto | Para ajustar a posição de solda das partes de ligação |
1.2 Equipamento Composição da linha de produção de treliças de revestimento:
| - Não, não. | Componentes do equipamento | Quantidade | Características técnicas |
| 1 | Capa de fixação de arame elétrico de reboque | Um conjunto | Cadeia de fixação de fios verticais, acolchada com travão |
| 2 | Mecanismo de endireitação e alimentação | Um conjunto | Adota endireitação de rodas múltiplas com excelente efeito de endireitação sem danificar as costelas da barra de reforço; alimentação de fio de duplo acionamento com três motores de desaceleração. |
| 3 | Mecanismo de armazenamento de material | Um conjunto | Equipado com um novo tipo de rack de armazenamento aberto que utiliza armazenamento de amortecimento, permitindo a produção contínua e evitando efetivamente o acúmulo de barras de reforço. |
| 4 | Mecanismo de endereçamento do terminal | Um conjunto | O endireitamento terminal de segunda fase é efectuado nos elementos principais de reforço e diagonais antes da solda e da formação, utilizando um método de endireitamento a cinco rolos.Assegurar a rectitude dos produtos de treliça. |
| 5 | Mecanismo de flexão do membro diagonal | Um conjunto |
1) A flexão da haste do pêndulo é alimentada por um servomotor, garantindo uma boa sincronização e alta estabilidade. 2) O mecanismo de alimentação do fio é alimentado por outro servomotor, oferecendo melhor sincronização e maior precisão.A cooperação perfeita dos dois servomotores permite alterar o passo da trave sem parar a máquina, aumentando significativamente a eficiência da produção.
|
| 6 | Unidade principal de solda | Um conjunto | Usam-se duas soldas pontuais, empregando um total de 2 transformadores, o que reduz o consumo total de energia dos transformadores de soldagem em mais de 60 por cento. |
| 7 | Mecanismo de dobra | Um conjunto | Usando curvatura servomécnica, velocidade mais rápida, menos ruído, maior estabilidade. |
| 7 | Mecanismo de corte | Um conjunto | Utiliza um modo de corte "tipo tesoura" para resolver efetivamente o problema de soldagens abertas causadas pelo processo de corte..O ajuste da posição de corte é controlado por um servomotor, permitindo o corte de treliças de qualquer comprimento sem parar a máquina. |
| 8 | Mecanismo de recolha agregada | Um conjunto | Empilhamento automático |
| 9 | Sistema de controlo elétrico | Um conjunto | |
| 10 | Sistema de Operação | Um conjunto |
Os botões de comando e outros componentes são de alta qualidade Operação e regulação convenientes do equipamento Funcionamento conveniente da velocidade, parâmetros de soldagem, etc. Sistema de reserva de treliças
|
| 11 | Manual de instruções, peças sobressalentes e ferramentas | Um conjunto |
Configuração padrão
|
1.3 Parâmetros técnicos do equipamento:
| Braço de balanço | Unidades | Quantidade | Notas |
| Capacidade de carga do rack de fixação de fios | Quilos | 2000 | A altura da corda superior não deve exceder 2 metros e a altura da corda lateral não deve exceder 1,3 metros. |
| Número de estantes para a colocação de fios | Unidade | 5 | |
| Potência do motor de formação lateral de aço | kW | 7.5 | |
| Potência do transformador de solda | kW | 160x3 | Função intermitente com transformador de soldadura de tubos quadrados adicionado na parte traseira |
| Potência do motor de cisalhamento | kW | 11+11 | Adotar auto-desenvolvido de elevação de tesouras operação intermitente |
| Recolha e elevação da potência do motor do rack | kW | 2.2 | Função intermitente |
| Pitch de curvatura de cordas laterais | mm | 200 | |
| Altura do acorde | mm | 70 a 270 | Altura igual ou superior a 250 cm, sem cordão de ângulo inferior |
| Largura do acorde | mm | 70 a 90 | Largura grande |
| Diâmetro das barras de acordes superiores e inferiores | mm | 6 a 12 | |
| Diâmetro das cordas laterais | mm | 4 a 7 | |
| Comprimento do acorde | m | 2 ~ 14 |
Altura ajustável automática
|
| Direcção do acorde | mm/m | ± 5 | |
| Erro de altura do acorde | mm | ± 2 | |
| Erro de comprimento do acorde | mm/m | ± 5 |
Erro máximo não superior a ± 15 mm
|
| Altura das barras de acordes superiores e inferiores expostas | mm | ≤ 5 | |
| Velocidade da linha de produção | m | 6 a 8 |
A velocidade de produção estável real é determinada pelas especificações do acorde. A velocidade será afetada se os conectores de tubos quadrados forem adicionados no processo de produção. |
| Pressão do ar | MPa | ≥ 0,7 | O gás utilizado deve ser limpo, filtrado e seco. |
| Consumo de ar | m3/min | 3/4.5 | |
| Comprimento da linha de produção ( comprimento * largura * altura) | mm | O comprimento da linha de produção pode ser ajustado adequadamente para 45000*3000*3500. | |
| Produção total | T | ≤ 18 | |
| Nota: A configuração padrão inclui o mecanismo de dobra de ângulo inferior. | |||
1.4.1 Características do equipamento
1Quadro de fixação de borracha
Existem cinco conjuntos de suportes de pagamento de barras, utilizando o método de pagamento rotativo, com uma carga máxima de 2 toneladas.
L Cada suporte é equipado com um dispositivo de travagem a ar independente.
L Cada suporte tem um mecanismo de pré-elétrica independente para remover a escama de óxido na superfície das barras de aço.
2Mecanismo de endireitamento e alimentação
l Utiliza a endireitação de várias rodas com um bom efeito de endireitação, sem danificar as costelas das barras de aço.
L Cada mecanismo de alimentação pode ser controlado de forma independente.
3Mecanismo de armazenamento de barras de aço
■ Adota um novo tipo de rack de armazenamento aberto para amortecimento e armazenagem, que é conveniente para produção contínua e impede efetivamente que as barras de aço se enredem.
4Mecanismo de regularização de terminais
O endireitamento de terminais secundários é efectuado na barra principal e nas barras de teia antes da solda e do moldagem.
L Este mecanismo desempenha um papel fundamental no ajuste da rectitude dos produtos da armadura.
5. Web Bar Mecanismo de Pressão e Alimentação
O flexor de braço de balanço é utilizado para dobrar as barras de aço, movido por um servomotor, com boa sincronização e elevada estabilidade.
L A flexão da barra de aço é contínua (o mecanismo de flexão funciona num movimento circular e de balanço para cima e para baixo, sem demora), com velocidade de formação rápida.
L Os moldes de formação de barras de aço têm superfícies cilíndricas para evitar arranhões na superfície das barras de aço.
6. Parte de solda
Duas soldadoras pontuais, uma em cima e outra em baixo, com dois transformadores no total.
Quatro rolos de pressão inferior com boa sincronização.
Os cilindros de soldagem possuem um curso pequeno, uma grande força, uma velocidade de soldagem rápida e uma elevada qualidade.
L Os cilindros de solda utilizam marcas de alta qualidade e são comprimidos a ar.
Os elétrodos de solda são feitos de cobre de liga cromo-circônio.
l Equipado com um mecanismo de posicionamento para assegurar a forma e o tamanho da solda.
O método de soldagem por ponto de dois pontos de resistência reduz a potência de instalação em 60% em comparação com os pares, e os parâmetros de soldagem de cada ponto de soldagem podem ser definidos de forma independente.
l A cabeça de elétrodo de quatro vias pode ser reutilizada quatro vezes, reduzindo o custo em três vezes.
7Mecanismo de soldadura de tubos quadrados
A placa vibratória é utilizada como mecanismo de carregamento e a velocidade de carregamento é estável e de alta eficiência.e a soldagem é completada por soldagem de resistência.
8Mecanismo de corte
L O modo de corte "de tesoura" é adotado para resolver eficazmente o problema da soldagem aberta causada pelo processo de corte e evitar a deformação e distorção da armadura durante o corte.
Velocidade de corte rápida, sem necessidade de parar a soldagem.
Para o corte de alta resistência nas juntas de solda de reforço principal e lateral, é utilizado o mais recente aço de alta resistência e molde resistente da China.
8Mecanismo automático de recolha e empilhamento
L O mecanismo de recolha automática permite a produção contínua sem necessidade de paragem, melhorando a eficiência.
Pode recolher grades de diferentes tamanhos, longas e curtas.
L A recolha automática, empilhamento e transporte de treliças são totalmente automatizados.
L O dispositivo de recolha e empilhamento automatizado reduz o número de operadores em 2.
10Sistema de controlo elétrico
Adopta o sistema de controlo de Hechuan com elevada estabilidade.
11. Sistema Operativo
Os botões de comando e outros componentes utilizam produtos de alta qualidade.
O equipamento é fácil de operar e ajustar.
L Operações como velocidade, parâmetros de solda, etc. são convenientes.
1.5 Configuração do equipamento e marcas dos componentes
| Nome | Marca |
Explicação Observações |
| Ecrã de operação | Kunlun Tongtai | É uma tela sensível ao toque IoT inteligente com CPU ARM como núcleo e freqüência principal de 800MHz.e também pré-instalado com o software de configuração McsgPro. |
| PLC | Hechuan | Alto desempenho, estrutura compacta, funções poderosas e alta estabilidade. |
| Servo motor | Hechuan | Alto desempenho, alta confiabilidade e alta qualidade. |
| Controle de baixa tensão | CHNT | Marca chinesa conhecida, qualidade estável, alta confiabilidade. |
| Troca de fonte de alimentação | Taiwan Mingwei | Taiwan marca conhecida com mais de 30 anos de experiência em pesquisa e fabricação. |
| Transformador de solda | Chengtai | Usando tecnologia de soldagem japonesa. |
| Componentes de ar | Yadeke |
Taiwan marca conhecida, boa qualidade, alta fiabilidade, alta capacidade de carga.
|
| Válvula solenoide | Yadeke | |
| cilindro de solda | cilindro personalizado Shuangbeili | Velocidade rápida, potência suficiente e alta estabilidade. |
| Controlador de solda | Shanghai Guolong | Desempenho estável do produto e qualidade fiável. |
| Redutor | Zhejiang Tianhong | Desempenho estável e fiável. |
| Ferrovia de guia linear | Taiwan Shangyin | Alta capacidade de carga, alta precisão, alta velocidade e alta precisão. |
| Rolamentos | Nsk. | Qualidade importada, qualidade estável e alta confiabilidade. |
| Fios elétricos, cabos | Guangdong Yingke | Material excelente, isolamento forte, baixa excentricidade. |
Os parâmetros de especificação técnica das unidades de refrigeração por água de tipo caixa refrigeradas a ar constam do quadro seguinte:
| Ponto | Produtos de série refrigerados a ar | |
| RX-10 | ||
| Fornecimento de energia | 10P-50Hz-380V | |
| Fluxo de água de arrefecimento m3/h | 6.0 | |
| Consumo total de energia kW | 10.5 | |
|
Refrigeração Capacidade
|
kW | 36 |
| Kcal/h | 30960 | |
| Tipo | Tipo de rolagem totalmente fechado | |
| Método de arranque | Iniciação directa | |
| Unidade de condensação | Tipo | Folha de alumínio de cobre roxo de alta eficiência, revestida com barbatanas + ventilador de baixo ruído |
| Volume de ar de arrefecimento m3/h | 12000 | |
| Número de unidades | 1 | |
| Fluido de arrefecimento | Tipo | R22 |
| Bomba de água integrada kW | 1.5 | |
|
Evaporador
|
Número de unidades | Tipo de bobina do reservatório de água de alta eficiência |
| Tipo | 1 | |
| Diâmetro do tubo | DN40 | |
| Dispositivos de protecção de segurança | Protecção contra altas e baixas tensões, proteção contra o congelamento (dobro), válvula de segurança, proteção contra sobrecarga, fase inferior, fase inversa, sub-voltagem, sobrevoltagem, proteção contra o fluxo de água, etc. | |
| Dispositivo de protecção de segurança | Duração | 1610 |
| Largura | 735 | |
| Altura | 1390 | |
| Dimensão global | Quilos | 326 |
. KAIZEN BK série 37KW compressor de parafuso Parâmetros de suporte
. BK série novo compressor de parafuso humanizado interface homem-máquina sistema de exibição e controlo.
Operação simples e conveniente
O estado operacional pode ser visto de um olhar.
O compressor de parafusos da série BK pode trabalhar 24 horas sem supervisão.
Manutenção ou revisão são solicitadas em chinês quando ocorrem anormalidades.
Com interface de saída sobressalente, pode realizar controle de cadeia e controle de diagnóstico remoto de várias unidades.
Novo compressor de parafuso da série BK com sistema de separação de óleo incorporado
A adopção de um projeto de separação de óleo integrado garante o efeito de separação óleo-ar e reduz o consumo de óleo, e a qualidade do produto é totalmente garantida desde o início do projeto.
. série BK novo tipo compressor de ar de parafuso válvula de controlo de entrada de ar de alta eficiência.
. Modo de comando ON/OFF
. Projeto anti-espelhamento de óleo com válvula de retenção
Os compressores de parafuso da série BK possuem uma nova geração de motores de baixo consumo e alta eficiência.
. Torque de arranque elevado
Classe de isolamento F, classe de protecção IP54
. Rolamentos SKF, baixo ruído, longa vida útil
. Com dispositivo de reabastecimento, pode ser reabastecido sem parar a máquina.
| Pressão de descarga Mpa | 0.8 |
| Volume de descarga m3/min | 5.5 |
| Potência do motor kW | 37 |
| Interface de escape | G1 1/2 |
| Ruído db ((A) | 67 |
| Peso em kg | 730 |
| Dimensão global em mm | 1240*1030*1435 |
