Pessoa de contato: Cui Hao
Tel.: 13395378282
Endereço: Zona de Desenvolvimento Econômico de Jining, província de Shandong
URL:www.sdsgzn.com
Catálogo
1. Cotações comerciais2
2. Desempenho do equipamento e parâmetros técnicos6
1. Parâmetros técnicos da linha de produção de treliça de barra de aço 6
1.1 Visão Geral do Equipamento 6
1.2 Composição do equipamento da linha de produção de treliça de barra de aço 6
1.3 Parâmetros técnicos do equipamento: 7
1.4 Características do equipamento 8
1.5 Configuração do equipamento e marca original 10
2. Máquina de água fria 11
2.1 Especificações técnicas do chiller tipo caixa resfriado a ar: 11
3. Compressor de ar 12
1. Parâmetros técnicos do compressor de ar parafuso 13
1. Cotação comercial
Fabricante profissional de linha de produção de soldagem de treliça CNC inteligente
| Folha de cotação de linha de produção de soldagem de treliça CNC inteligente SGHJ | ||||||
| Unidade de cotação: Shandong Time Machinery Technology Co., Ltd | ||||||
| número do pedido | nome do dispositivo | tipo de unidade | unidade | quantidade | preço unitário (RMB) | quantidade de dinheiro (RMB) |
| 1 | Linha de produção de soldagem de treliça de barra de aço | SGHJpm-100 | abreviação de Taizhou | 1 | ||
| 2 | Compressor de ar de parafuso | Kaishan, BK22kw | abreviação de Taizhou | 1 | ||
| 3 | máquina de resfriamento de água | RX-05A | abreviação de Taizhou | 1 | ||
| 4 | soldador de topo de barra de aço | 25kva | abreviação de Taizhou | 1 | ||
| equivale a | Pagamento total do equipamento ¥: Capital em RMB: | |||||
| Nota: Este preço inclui impostos (IVA de 13%), incluindo frete, taxa de comissionamento e instalação e taxa de treinamento. | ||||||
| A empresa se concentra na pesquisa e desenvolvimento e fabricação de linha de produção de soldagem de treliça de aço, possui uma equipe de pesquisa e desenvolvimento de tecnologia profissional e eficiente, a empresa atribui grande importância à inovação tecnológica, adere ao caminho da inovação independente, ajusta constantemente a estrutura do produto para atender à demanda do mercado e estabeleceu parcerias de longo prazo com diversas empresas conhecidas. | ||||||
Nome da empresa: Shandong Time Machinery Technology Co., Ltd
Número de identificação fiscal: 91370811MA3EP7HT68
Número da conta da empresa: 815010601421010400
Banco: Sub-agência de Xicheng, Banco da cidade de Jining
Endereço: Leste de Jiafeng Road, Norte de Ruixiang Road, Zona de Desenvolvimento Econômico de Jining, província de Shandong (no hospital de Shandong Taifeng Engineering Group Co., Ltd.)
2. Desempenho do equipamento e parâmetros técnicos
1. Parâmetros técnicos da linha de produção de treliça de barra de aço
1.1 Visão Geral do Equipamento

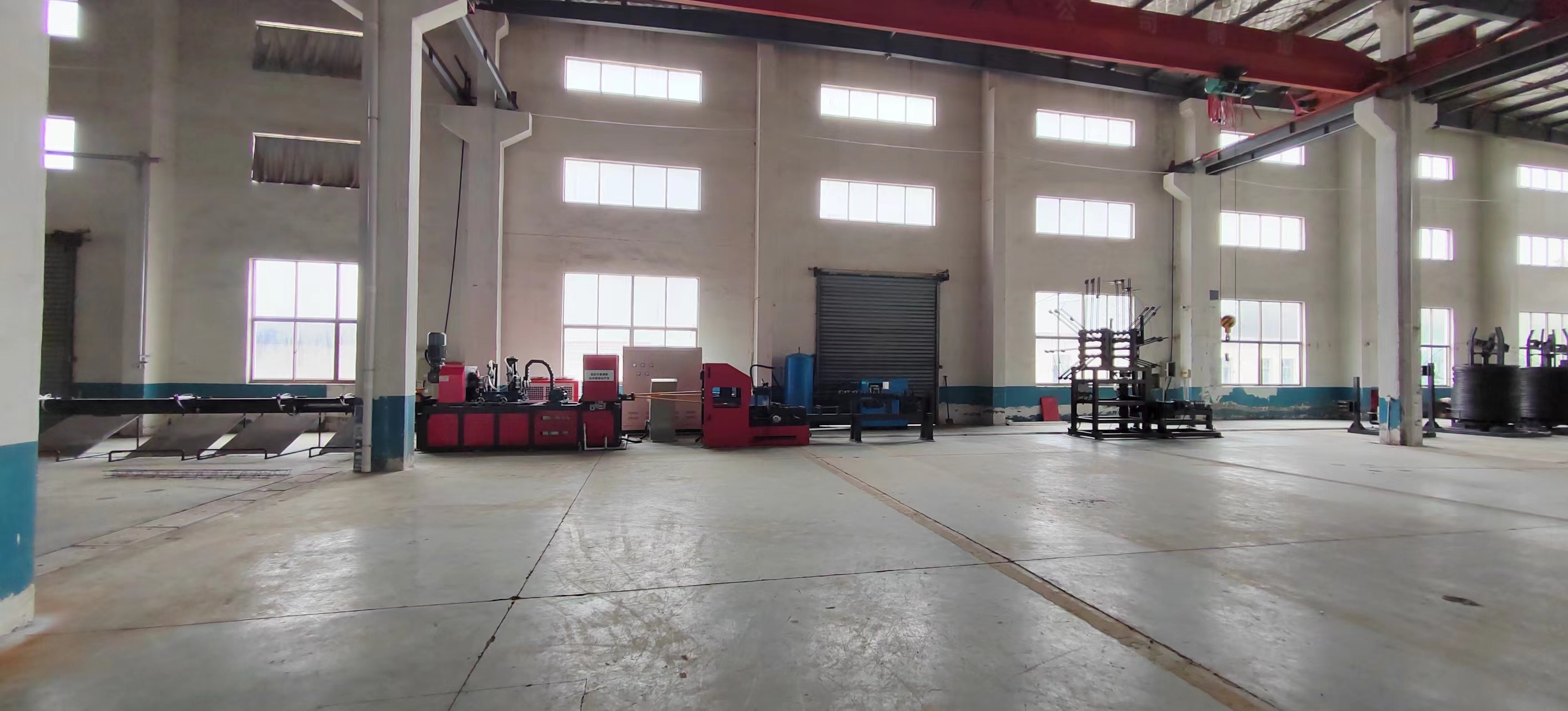

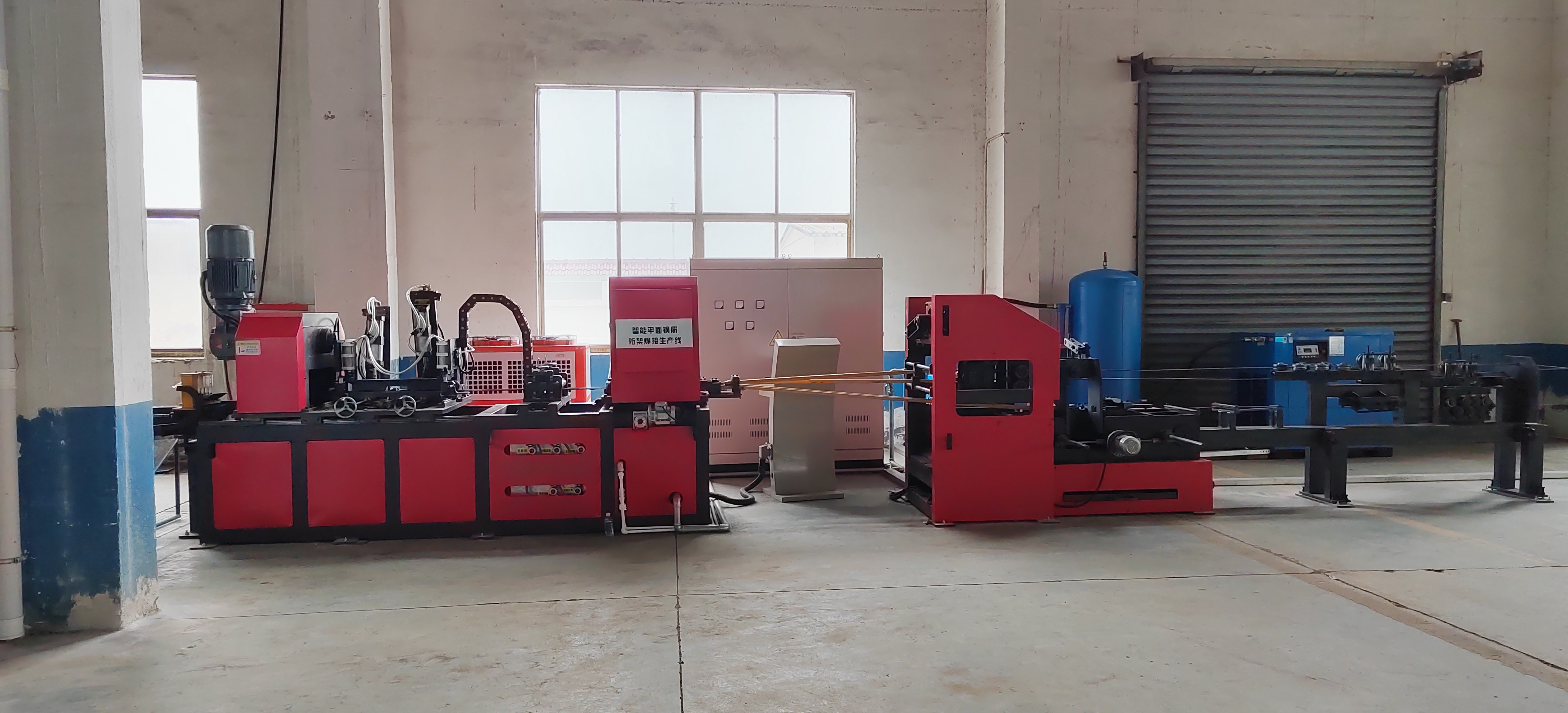

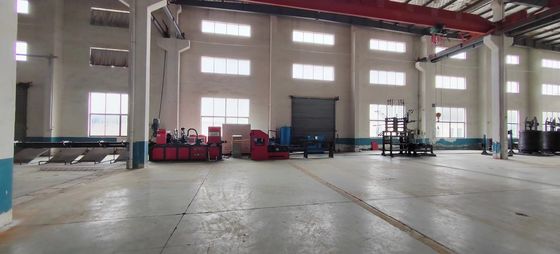

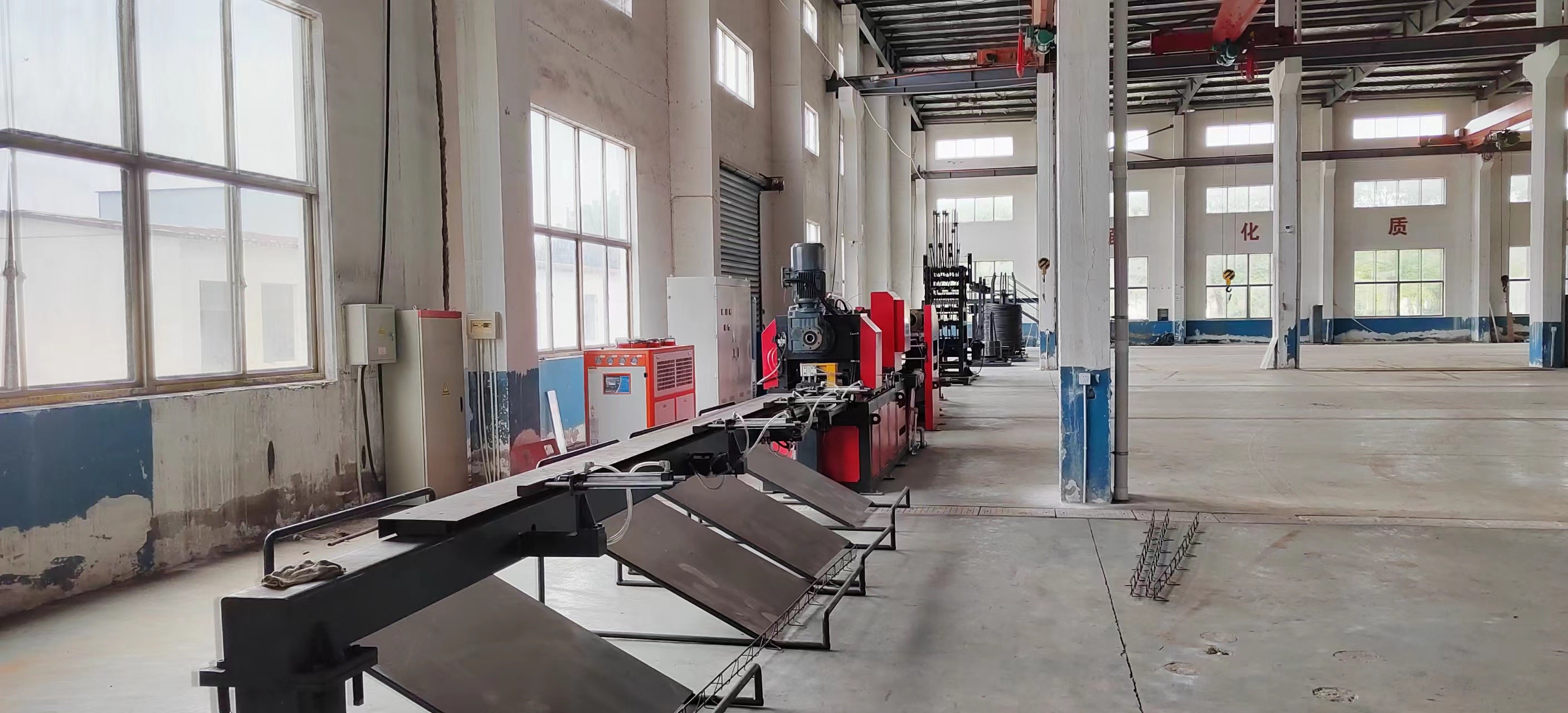

A linha de produção de treliça de reforço é um conjunto de bobina de aço, endireitamento de reforço, dobra de barra lateral, formação de soldagem, corte automático, agregado acabado na integração de linha de produção totalmente automatizada, pode produzir piso de treliça de aço plano com treliça de aço, também pode produzir edifícios pré-fabricados de treliça de aço, amplamente utilizada na construção civil (a partir de piso de treliça), construção de placas de parede com isolamento térmico e outros campos.
1.2 Composição do equipamento da linha de produção de treliça de barra de aço:
| número do pedido | Componentes do equipamento | quantidade | característica técnica |
| 1 | Estrutura em barra de aço | o caminho definido | Quadro de linha de colocação vertical |
| 2 | Mecanismo de alimentação reto | o caminho definido | Usando várias rodadas de endireitamento, o efeito de endireitamento é bom, não machuca as costelas de aço, fio de acionamento do motor de desaceleração. |
| 3 | Agência de armazenamento | o caminho definido | O novo rack de armazenamento aberto e o modo de armazenamento buffer são adotados para facilitar a produção contínua e prevenir efetivamente o acúmulo de reforço. |
| 4 | Mecanismo de endireitamento terminal | o caminho definido |
Antes da soldagem e conformação, o reforço principal e o reforço da barra de barriga são endireitados duas vezes, e o método de endireitamento de cinco rolos é adotado para garantir a rigidez da treliça acabada
|
| 5 | Mecanismo de flexão da haste abdominal | o caminho definido |
1, dobra de giro, dobra de aço alimentada por uma potência servo, boa sincronicidade, alta estabilidade, 2, mecanismo de fio alimentado por outro servo motor, melhor sincronização com maior precisão, com mecanismo de dobra, ajuste perfeito de dois servo motores, pode realizar nenhuma mudança de parada a função do passo da treliça melhora significativamente a eficiência da produção.
|
| 6 | Anfitrião de soldagem | o caminho definido |
Para cima e para baixo em cada ponto de soldagem, um total de 2 transformadores, potência total do transformador de soldagem reduzida em mais de 60 por cento
|
| 7 | Mecanismo de corte | o caminho definido |
O modo de cisalhamento "tesoura" pode resolver efetivamente os problemas de soldagem causados pelo cisalhamento e pelo processo, e evitar o desvio lateral e a distorção do produto de treliça acabado no processo de cisalhamento.O ajuste da posição de cisalhamento é controlado pelo servo motor e pelo servo motor de dobra e fio para obter cisalhamento arbitrário do comprimento da treliça do mesmo tipo.
|
| 8 | Mecanismo de coleta de materiais | o caminho definido | Recarga automática |
| 9 | Sistema de controle elétrico | o caminho definido | |
| 10 | sistema operacional | o caminho definido |
Botões de operação e outras peças utilizam produtos de alta qualidade Operação conveniente e ajuste do equipamento Velocidade, parâmetros de soldagem e outros fáceis de operar Sistema de nomeação de treliça
|
| 11 | Instruções, peças sobressalentes e ferramentas aleatórias | o caminho definido | layout padrão |
1.3 Parâmetros técnicos do equipamento:
| projeto | unidade | dados | observações |
| Suporte de carga da estrutura de layout | kg | 2500 | A altura das barras de corda não é superior a 2 metros e a altura das barras laterais não é superior a 1,3 metros |
| Número de linhas de colocação | Individual | 3 | |
| Velocidade reta | m/min | ≤30 | Deve ser combinado com o ajuste de soldagem |
| Soldagem da potência do transformador | Kva | 160×2 | Controle de conversão de frequência, reduz a perda de energia reativa, trabalho intermitente |
| Potência do motor de transferência de fio | Kw | 5,5×3 | serviço intermitente |
| Potência do motor formador de barra lateral | kw | 3 | Cilindro + servo motor |
| Potência do motor de cisalhamento mecânico | Kw | 11×1 | serviço intermitente |
| Distância de flexão do tendão S | milímetros | 200 | 250 e acima sem altura da treliça do ângulo inferior |
| Largura do tendão S | milímetros | 70-270 | Largura ajustável |
| Diâmetro de flexão do arco da barra S (diâmetro interno) | milímetros | 10 | Substituição |
| Largura da treliça (reforço principal) | milímetros | 70-270 | Altamente ajustável |
| Diâmetro do tendão principal | milímetros | Φ8-12 | Φ 8- Φ 12 reforço de parafuso de placa |
| Diâmetro do tendão S | milímetros | Φ4-Φ8 | |
| Comprimento da treliça de produção | eu | 0,4-6 | Qualquer comprimento pode ser ajustado conforme necessário |
| Velocidade da linha de treliça (placa) | m/min | 6-12 | Velocidade de produção estável de 6-12 m/min |
| Direção de descarga do equipamento | Determine a direção de entrada e descarga de acordo com o planejamento real do local | ||
| Pressão do gás | MPa | ≥0,7 | O gás deve ser uma fonte de gás limpo, passando por filtração e secagem |
| consumo de gás | m³/min | 3/4,5 | |
| Comprimento da linha de produção (comprimento * largura * altura) | milímetros | O comprimento de 45.000*3.000*3.500 pode ser ajustado adequadamente | |
| peso do equipamento | T | 18 (excluindo acessórios e caixa de controle elétrico externo) | |
| Nota: Equipamento padrão incluindo mecanismo de flexão de pés, industrialização residencial sem mecanismo de flexão de pés, explique. | |||
1.4 Características do equipamento
1, estrutura de linha de aço
São três conjuntos de estrutura de disposição de barras de aço de disco, utilizando o modo de disposição rotativo, com carga máxima de 2 toneladas.
Cada conjunto de rack está equipado com um dispositivo de freio pneumático separado.
Cada conjunto de estrutura de layout possui um conjunto de mecanismo de pré-endireitamento independente para remover a camada de óxido da superfície do aço.
2. Ajuste o mecanismo de entrega do fio
Usando várias rodadas de endireitamento, o efeito de endireitamento é bom, não machuca as costelas de aço, fio do motor de desaceleração dupla.
Cada mecanismo de alimentação de arame pode ser controlado separadamente.
3,Mecanismo de armazenamento de aço
Adote um novo rack de armazenamento aberto, modo de armazenamento buffer, facilite a produção contínua e evite efetivamente o reforço.
4. Mecanismo de endireitamento terminal
Antes da soldagem e conformação, o reforço principal e o reforço da barra abdominal são endireitados duas vezes, e o método de endireitamento de cinco rolos é adotado para garantir a rigidez da treliça acabada.
Este mecanismo desempenha um papel fundamental no ajuste da rigidez do produto da treliça.
5, mecanismo de forma de prensa de haste abdominal e fio
Dobra de balanço da barra, dobra de aço por uma potência servo para fornecer energia, boa sincronização e alta estabilidade.
A dobra do vergalhão continua (o mecanismo de dobra é um movimento circular e oscila para cima e para baixo, sem atraso), a velocidade de formação é rápida.
Os moldes para moldagem de barras de aço são cilíndricos voltados para a superfície das barras de aço sem arranhões.
O mecanismo de alimentação do fio é alimentado por um servo motor, que possui melhor sincronização e maior precisão.Com o mecanismo de flexão, a coordenação perfeita de dois servo motores pode realizar a função de alterar o passo da treliça sem parar, o que melhora muito a eficiência da produção.
6. Peça de soldagem
Para cima e para baixo em cada ponto de soldagem, um total de 2 transformadores.
Os dois grupos têm um total de 4 pressões de pressão com boa sincronização.
O cilindro de soldagem possui curso pequeno, grande resistência, velocidade de soldagem rápida e alta qualidade.
Usando forma de fixação pneumática, cilindro de soldagem usando marca de alta qualidade.
O eletrodo de soldagem é feito de liga de cobre de cromo e zircônio
Equipado com mecanismo de posicionamento para garantir a forma e tamanho da soldagem.
O método de soldagem por pontos com resistência de dois pontos reduz a potência instalada em 60% em comparação com os pares, e os parâmetros de soldagem de cada junta de solda podem ser definidos separadamente.
A cabeça do eletrodo de quatro modos pode ser reutilizada 4 vezes e o custo de uso é reduzido em 3 vezes.
7. Mecanismo de corte
O modo "tesoura" pode resolver efetivamente o problema de soldagem causado pelo processo de cisalhamento e evitar o lateral e a distorção do produto da treliça no processo de cisalhamento.
Velocidade de cisalhamento rápida, a soldagem não requer desligamento.
Para o cisalhamento de alta resistência nas juntas de soldagem da barra principal e das barras laterais, é adotada a mais recente e nova alta resistência desenvolvida
Aço para molde de resiliência.
8. Sistema de controle de aparelhos elétricos
Usando o sistema de controle Hechuan, alta estabilidade.
9. Sistema operacional
Botões de operação e outras peças utilizam produtos de alta qualidade.
Operação conveniente e ajuste do equipamento.
Velocidade, parâmetros de soldagem e outros fáceis de operar.
1.5 Configuração do equipamento e marca original
| nome | marca |
explicar observações |
| Tela de operação | Estado geral de Kunlun | É uma tela sensível ao toque inteligente da Internet das Coisas com CPU ARM como núcleo e 800 MHz.O produto foi projetado para usar uma tela LCD TFT de 10 polegadas com resolução de 1024 * 600, uma tela de toque resistiva de quatro fios e um software de configuração McsgPro pré-instalado |
| CLP | He Chuan | Alto desempenho, estrutura compacta, função poderosa, alta estabilidade |
| servo motor | He Chuan | Alto desempenho, alta confiabilidade e alta qualidade |
| Controle de baixa tensão | Chint | Marcas famosas nacionais, qualidade estável, alta confiabilidade |
| Fonte de alimentação com modo de comutação | Taiwan Ming wei | Marca bem conhecida de Taiwan, mais de 30 anos de experiência em pesquisa e desenvolvimento e fabricação |
| transformador de soldagem | Cheng Tai | Adote a tecnologia de soldagem japonesa |
| componente pneumático | Convidado do quintal | Marca bem conhecida de Taiwan, boa qualidade, alta confiabilidade, alta carga |
| válvula eletromagnética | Convidado do quintal | |
| Cilindro de soldagem | Cilindro personalizado de força dupla | Velocidade rápida, potência suficiente e alta estabilidade |
| Controlador de soldagem | Guolong de Xangai | Desempenho estável do produto, qualidade confiável, |
| caixa de redução | Arco-íris de Zhejiang | Desempenho estável e confiável |
| trilho de guia linear | Prata de Taiwan | Alta carga, alta precisão, alta velocidade, alta precisão |
| consequência | Nsk | Qualidade de importação, qualidade estável, alta confiabilidade |
| Fio, cabo | Guangdong Yingke | Excelente material, forte isolamento, baixa excentricidade |
2. Máquina de água fria
Parâmetros técnicos e configuração do chiller refrigerado a ar
|
modelo projeto |
RX-05A | configurar | |
| fonte | 380 V/3PH/50 Hz | ||
|
saída de refrigeração |
K cal/h | 12900 | |
| kw | 15 | ||
| Insira a potência total | kw | 4,48 | |
| criogênico | nome | R22 | Importe mídia fria de alta qualidade |
| método de controle | capilar | ||
|
motor de compressão |
tipo | Tipo de vórtice | Roda do vale americano |
| potência (kw) | 3,75 | ||
| Número (PH) | 5 | ||
| fã | potência (kw) | 0,18*2 | Ventilador de baixo ruído |
| Volume de ar (m³/h) | 7840 | ||
|
condensador |
tipo | Trocador de calor de alta eficiência tipo aleta resfriado a ar | Trocador de calor de alta eficiência tipo aleta resfriado a ar |
| Volume de ar de resfriamento (m³/h) | 5.000 | ||
|
evaporador |
tipo | Tipo tanque de água (aço inoxidável) | Tipo tanque de água (aço inoxidável) |
| Vazão de água congelada (m³/h) | 2,5 | ||
| Capacidade do tanque (L) | 60 | ||
| Dentro e fora do diâmetro do tubo de água | 1″ | ||
| bomba de água | potência (kw) | 0,37 | Aosource (2 anos de garantia) |
| chefe de entrega (m) | 20 | ||
| Vazão (m³/h) | 6 | ||
|
segurança |
Versão facial |
Proteção contra superaquecimento do compressor, proteção contra sobrecorrente, Proteção de alta e baixa pressão, proteção contra superaquecimento, fluxo Proteção de quantidade, proteção de sequência de fase/deficiência de fase, proteção contra superaquecimento de exaustão, água de dissipação de calor não atende ao sistema de alerta automático padrão |
Versão do computador Bang Pu |
| Tabela de alta e baixa tensão | JAVE de Taiwan | ||
| filtro | América ALCO | ||
| relé de rotação de fase |
Schneider da França |
||
| contator | |||
| interruptor principal | |||
| Descrição completa | peso (kg) | 174,5 | Embalagem com moldura de madeira |
| dimensão do contorno (mm) | 1310*630*1230 | ||
| preparação da superfície | Placa principal 2mm, placa de vedação 1,5mm | Plástico spray eletrostático | |
3. Compressor de ar
Parâmetros técnicos da máquina de parafuso refrigerada a ar BK 22-8 ZG
| O grupo de parafusos | Rotor Ted 5:6 |
| modo de compactação | Contínuo, nível único |
| Pressão de saída de ar comprimido | P2=0,8 MPa |
| método de resfriamento | resfriamento de ar forçado |
| Temperatura de saída do ar comprimido | De 10°C a 15°C superior à temperatura ambiente |
| Quantidade de óleo lubrificante | Cerca de 8,6 litros |
| velocidade do motor | N=2930 r/min |
| potência | 22kW |
| taxa de descarga | V=3,45m3/min |
| peso de trabalho | Cerca de 390kg |
| Limite superior da temperatura do ar | 45℃ |
| Limite inferior da temperatura do ar | 0℃ |
| consumo de óleo | O teor de óleo de exaustão é inferior a 3 PPM |
| barulho |
74dB(A) |
| Tamanho externo (comprimento, largura e altura) (mm) | 1200×800×1120 |
